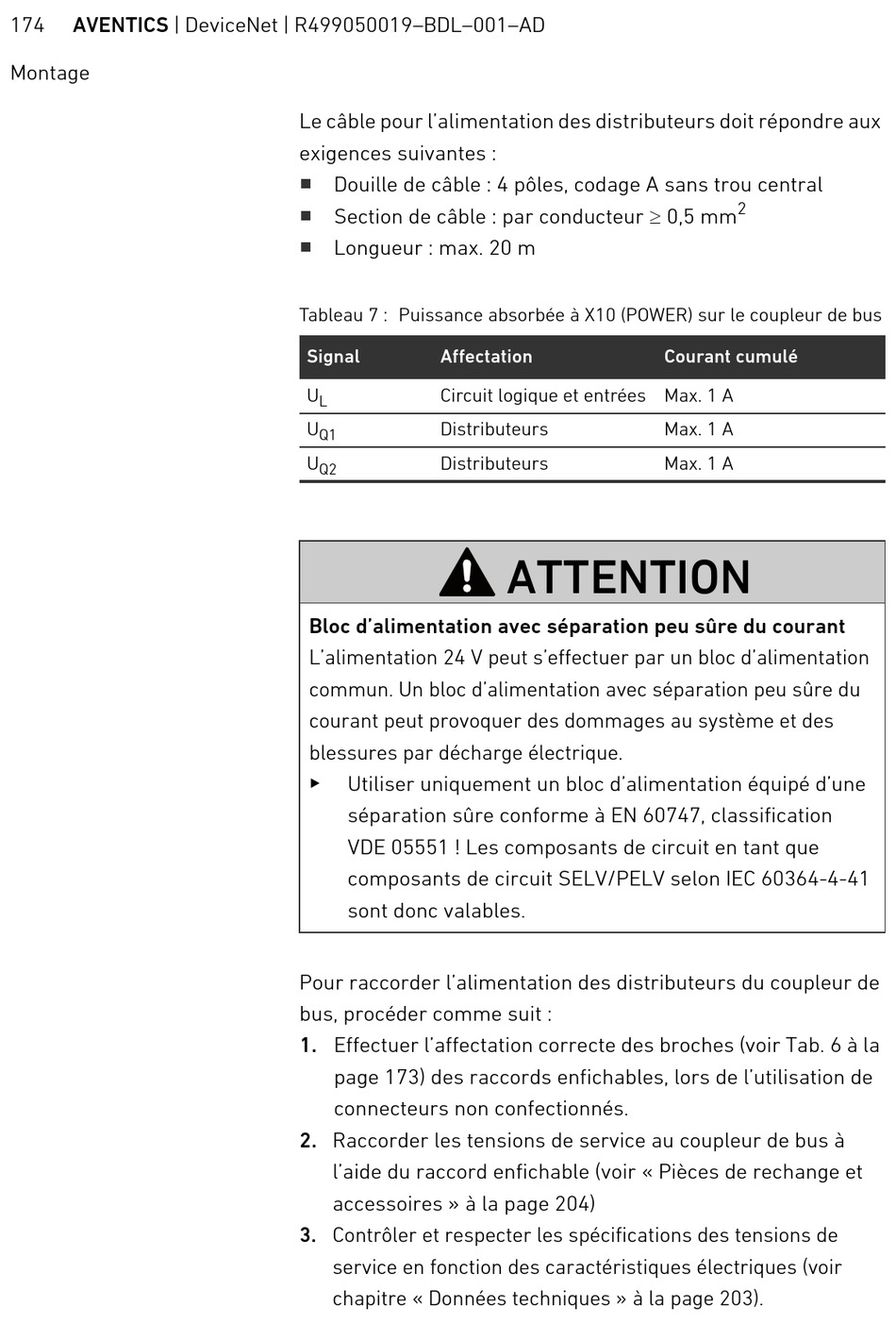

174 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
Le câble pour l'alimentation des distributeurs doit répondre aux
exigences suivantes :
W
Douille de câble : 4 pôles, codage A sans trou central
Section de câble : par conducteur 0,5 mm
W
W
Longueur : max. 20 m
Tableau 7 : Puissance absorbée à X10 (POWER) sur le coupleur de bus
Signal Affectation
U Circuit logique et entrées Max. 1 A
L
U Distributeurs
Q1
U Distributeurs
Q2
Bloc d'alimentation avec séparation peu sûre du courant
L'alimentation 24 V peut s'effectuer par un bloc d'alimentation
commun. Un bloc d'alimentation avec séparation peu sûre du
courant peut provoquer des dommages au système et des
blessures par décharge électrique.
O
Utiliser uniquement un bloc d'alimentation équipé d'une
séparation sûre conforme à EN 60747, classification
VDE 05551 ! Les composants de circuit en tant que
composants de circuit SELV/PELV selon IEC 60364-4-41
sont donc valables.
Pour raccorder l'alimentation des distributeurs du coupleur de
bus, procéder comme suit :
1. Effectuer l'affectation correcte des broches (voir Tab. 6 à la
page 173) des raccords enfichables, lors de l'utilisation de
connecteurs non confectionnés.
2. Raccorder les tensions de service au coupleur de bus à
l'aide du raccord enfichable (voir « Pièces de rechange et
accessoires » à la page 204)
3. Contrôler et respecter les spécifications des tensions de
service en fonction des caractéristiques électriques (voir
chapitre « Données techniques » à la page 203).
Courant cumulé
Max. 1 A
Max. 1 A
ATTENTION
2
