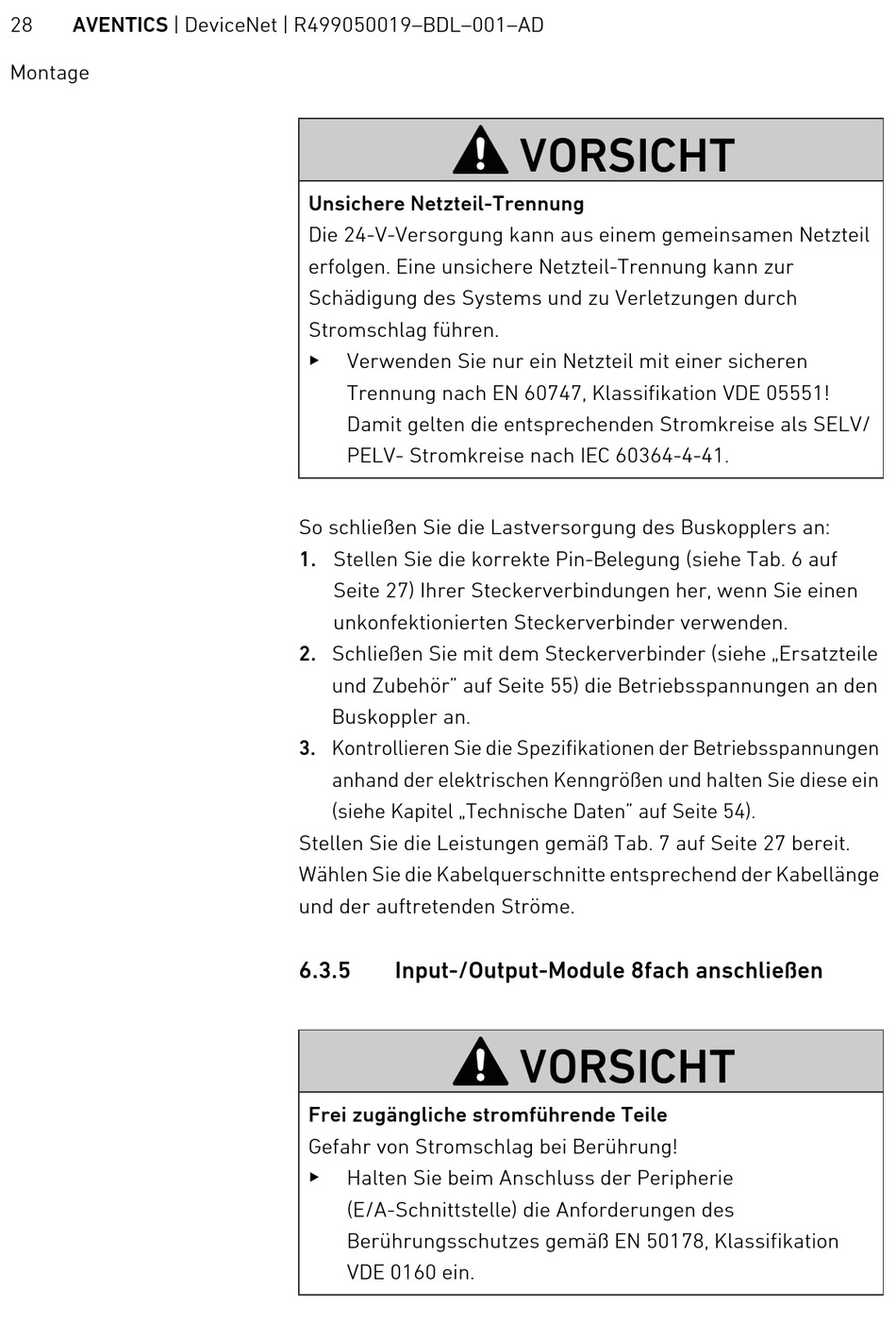

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
Unsichere Netzteil-Trennung
Die 24-V-Versorgung kann aus einem gemeinsamen Netzteil
erfolgen. Eine unsichere Netzteil-Trennung kann zur
Schädigung des Systems und zu Verletzungen durch
Stromschlag führen.
O
Verwenden Sie nur ein Netzteil mit einer sicheren
Trennung nach EN 60747, Klassifikation VDE 05551!
Damit gelten die entsprechenden Stromkreise als SELV/
PELV- Stromkreise nach IEC 60364-4-41.
So schließen Sie die Lastversorgung des Buskopplers an:
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 6 auf
Seite 27) Ihrer Steckerverbindungen her, wenn Sie einen
unkonfektionierten Steckerverbinder verwenden.
2. Schließen Sie mit dem Steckerverbinder (siehe „Ersatzteile
und Zubehör" auf Seite 55) die Betriebsspannungen an den
Buskoppler an.
3. Kontrollieren Sie die Spezifikationen der Betriebsspannungen
anhand der elektrischen Kenngrößen und halten Sie diese ein
(siehe Kapitel „Technische Daten" auf Seite 54).
Stellen Sie die Leistungen gemäß Tab. 7 auf Seite 27 bereit.
Wählen Sie die Kabelquerschnitte entsprechend der Kabellänge
und der auftretenden Ströme.
6.3.5
Input-/Output-Module 8fach anschließen
Frei zugängliche stromführende Teile
Gefahr von Stromschlag bei Berührung!
O
Halten Sie beim Anschluss der Peripherie
(E/A-Schnittstelle) die Anforderungen des
Berührungsschutzes gemäß EN 50178, Klassifikation
VDE 0160 ein.
VORSICHT
VORSICHT
