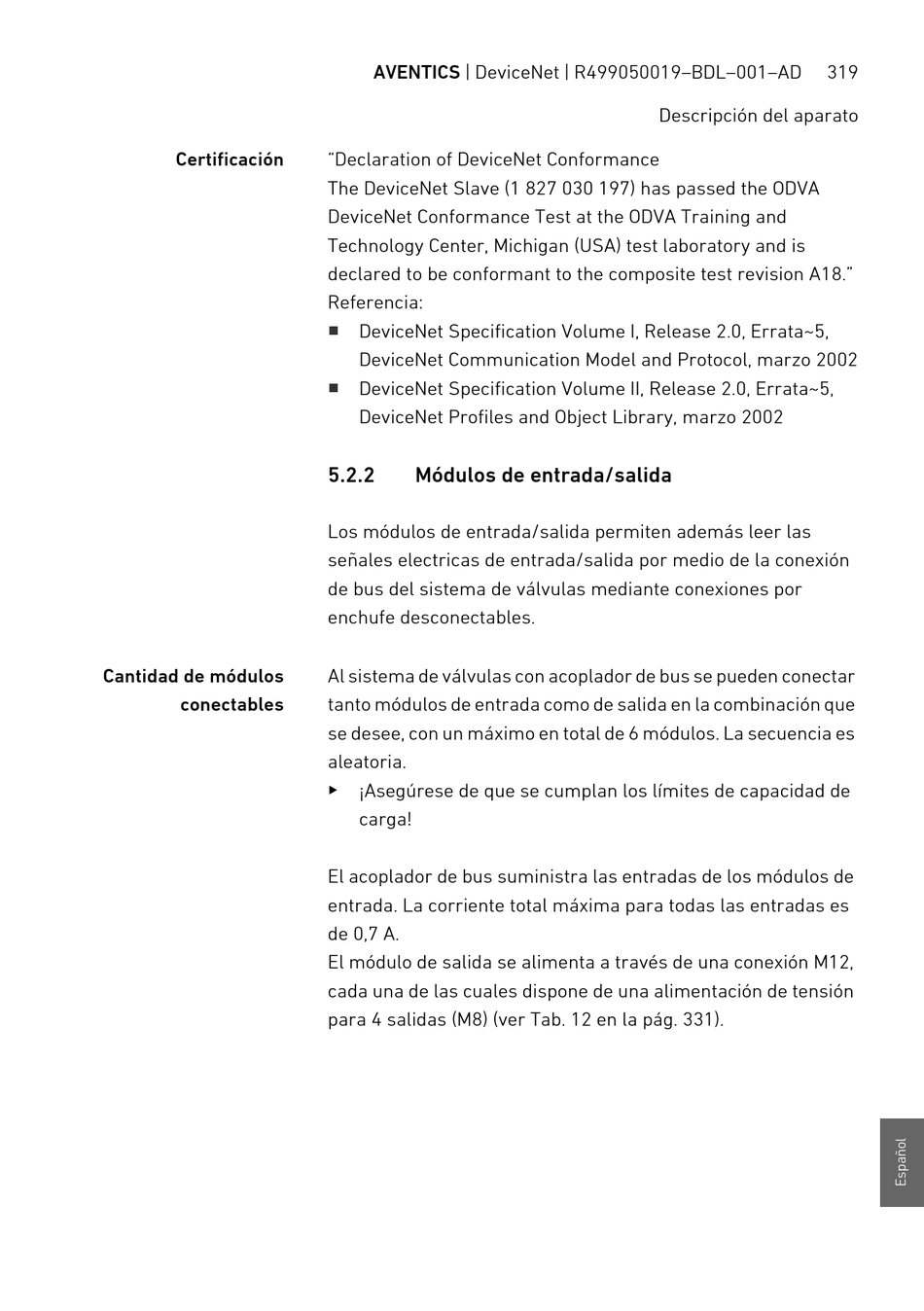

Certificación
Cantidad de módulos
conectables
AVENTICS | DeviceNet | R499050019–BDL–001–AD
"Declaration of DeviceNet Conformance
The DeviceNet Slave (1 827 030 197) has passed the ODVA
DeviceNet Conformance Test at the ODVA Training and
Technology Center, Michigan (USA) test laboratory and is
declared to be conformant to the composite test revision A18."
Referencia:
W
DeviceNet Specification Volume I, Release 2.0, Errata~5,
DeviceNet Communication Model and Protocol, marzo 2002
W
DeviceNet Specification Volume II, Release 2.0, Errata~5,
DeviceNet Profiles and Object Library, marzo 2002
5.2.2 Módulos de entrada/salida
Los módulos de entrada/salida permiten además leer las
señales electricas de entrada/salida por medio de la conexión
de bus del sistema de válvulas mediante conexiones por
enchufe desconectables.
Al sistema de válvulas con acoplador de bus se pueden conectar
tanto módulos de entrada como de salida en la combinación que
se desee, con un máximo en total de 6 módulos. La secuencia es
aleatoria.
O
¡Asegúrese de que se cumplan los límites de capacidad de
carga!
El acoplador de bus suministra las entradas de los módulos de
entrada. La corriente total máxima para todas las entradas es
de 0,7 A.
El módulo de salida se alimenta a través de una conexión M12,
cada una de las cuales dispone de una alimentación de tensión
para 4 salidas (M8) (ver Tab. 12 en la pág. 331).
319
Descripción del aparato
