Diagnostic Data Length
Diagnostic Status
Configuration Length,
Configuration Data
AVENTICS | DeviceNet | R499050019–BDL–001–AD

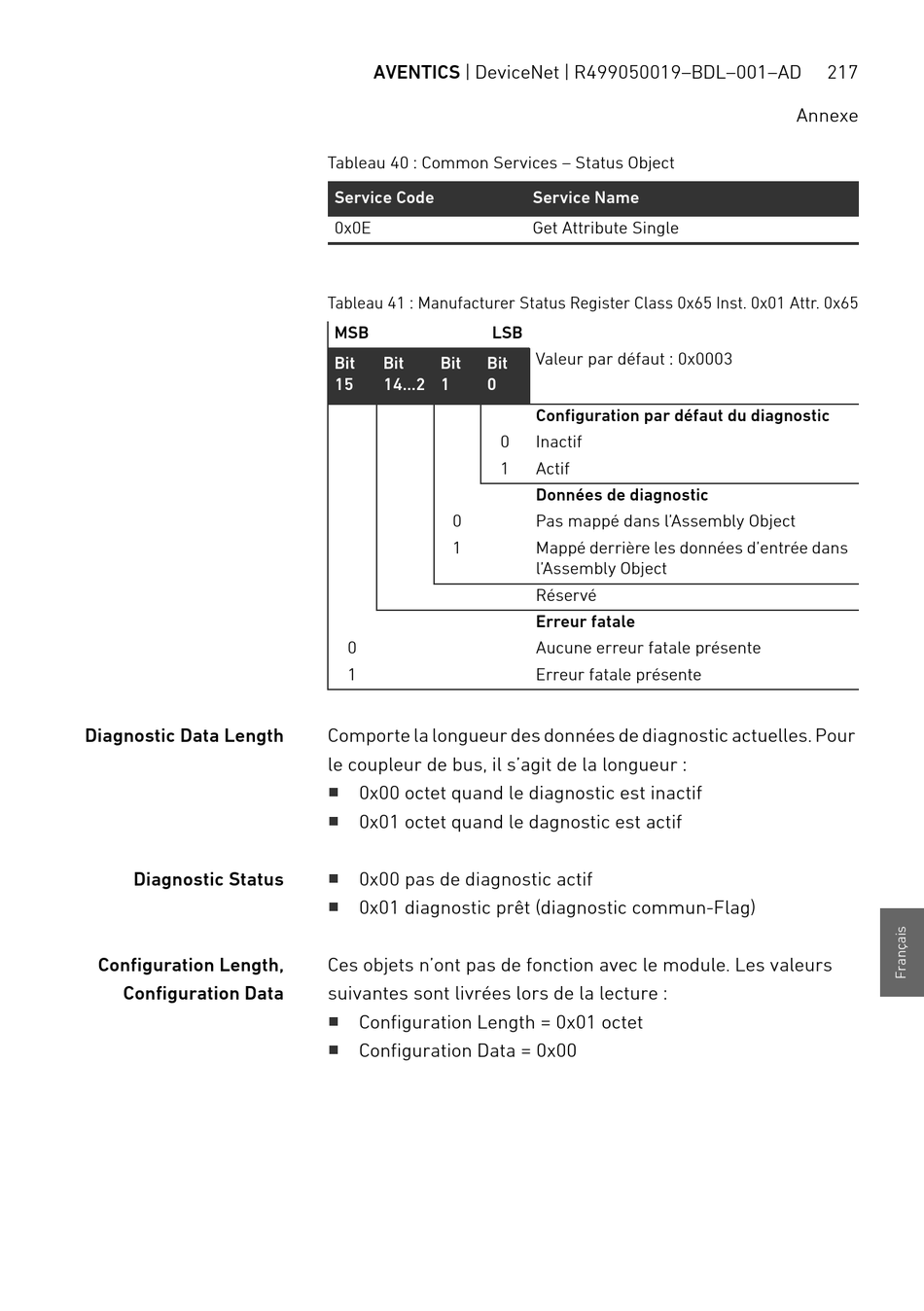

Tableau 40 : Common Services – Status Object
Service Code
0x0E
Tableau 41 : Manufacturer Status Register Class 0x65 Inst. 0x01 Attr. 0x65
MSB LSB
Bit Bit Bit Bit
15 14...2 1 0
0
1
0
1
0
1
Comporte la longueur des données de diagnostic actuelles. Pour
le coupleur de bus, il s'agit de la longueur :
W
0x00 octet quand le diagnostic est inactif
W
0x01 octet quand le dagnostic est actif
W
0x00 pas de diagnostic actif
W
0x01 diagnostic prêt (diagnostic commun-Flag)
Ces objets n'ont pas de fonction avec le module. Les valeurs
suivantes sont livrées lors de la lecture :
W
Configuration Length = 0x01 octet
W
Configuration Data = 0x00
Service Name
Get Attribute Single
Valeur par défaut : 0x0003
Configuration par défaut du diagnostic
Inactif
Actif
Données de diagnostic
Pas mappé dans l'Assembly Object
Mappé derrière les données d'entrée dans
l'Assembly Object
Réservé
Erreur fatale
Aucune erreur fatale présente
Erreur fatale présente
217
Annexe
