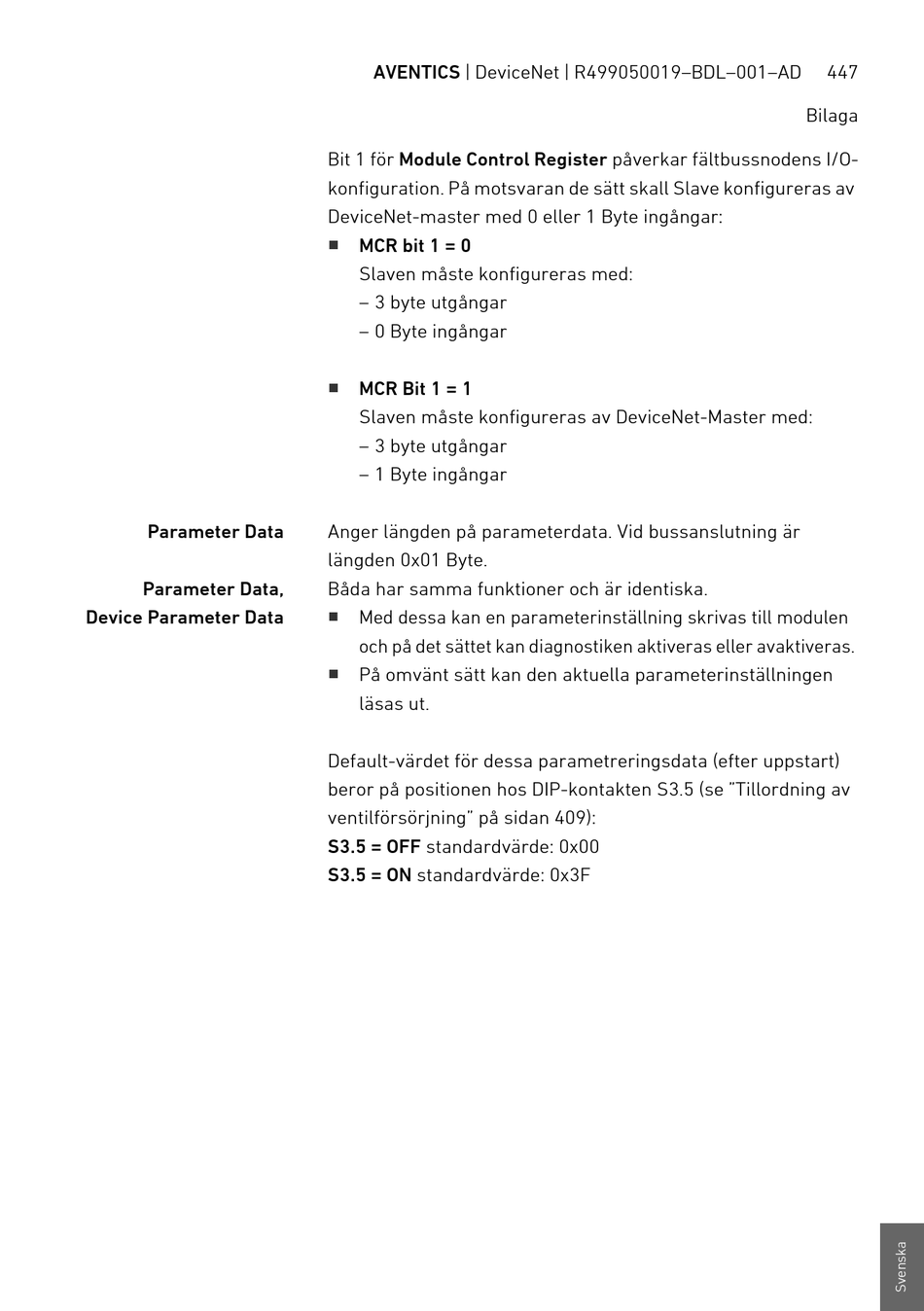

Aventics CMS, B-Design Betriebsanleitung Seite 447

Parameter Data
Parameter Data,
Device Parameter Data
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Bit 1 för Module Control Register påverkar fältbussnodens I/O-
konfiguration. På motsvaran de sätt skall Slave konfigureras av
DeviceNet-master med 0 eller 1 Byte ingångar:
W
MCR bit 1 = 0
Slaven måste konfigureras med:
– 3 byte utgångar
– 0 Byte ingångar
W
MCR Bit 1 = 1
Slaven måste konfigureras av DeviceNet-Master med:
– 3 byte utgångar
– 1 Byte ingångar
Anger längden på parameterdata. Vid bussanslutning är
längden 0x01 Byte.
Båda har samma funktioner och är identiska.
W
Med dessa kan en parameterinställning skrivas till modulen
och på det sättet kan diagnostiken aktiveras eller avaktiveras.
W
På omvänt sätt kan den aktuella parameterinställningen
läsas ut.
Default-värdet för dessa parametreringsdata (efter uppstart)
beror på positionen hos DIP-kontakten S3.5 (se "Tillordning av
ventilförsörjning" på sidan 409):
S3.5 = OFF standardvärde: 0x00
S3.5 = ON standardvärde: 0x3F
447
Bilaga
