188 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Mise en service et utilisation
Tableau 19 : Possibilités de paramétrage pour le commutateur S8
Position du
commutateur
S8
OFF
ON
7.1.5
Afin de minimiser les réflexions de puissance et de garantir une
fréquence de repos défini sur le câble de transmission du
coupleur de bus, le câble de transmission doit être muni d'une
terminaison bus aux deux extrémités.
Pour le coupleur de bus, la terminaison bus est intégrée dans
l'appareil et peut être définie par le commutateur S8 (voir Fig. 10).

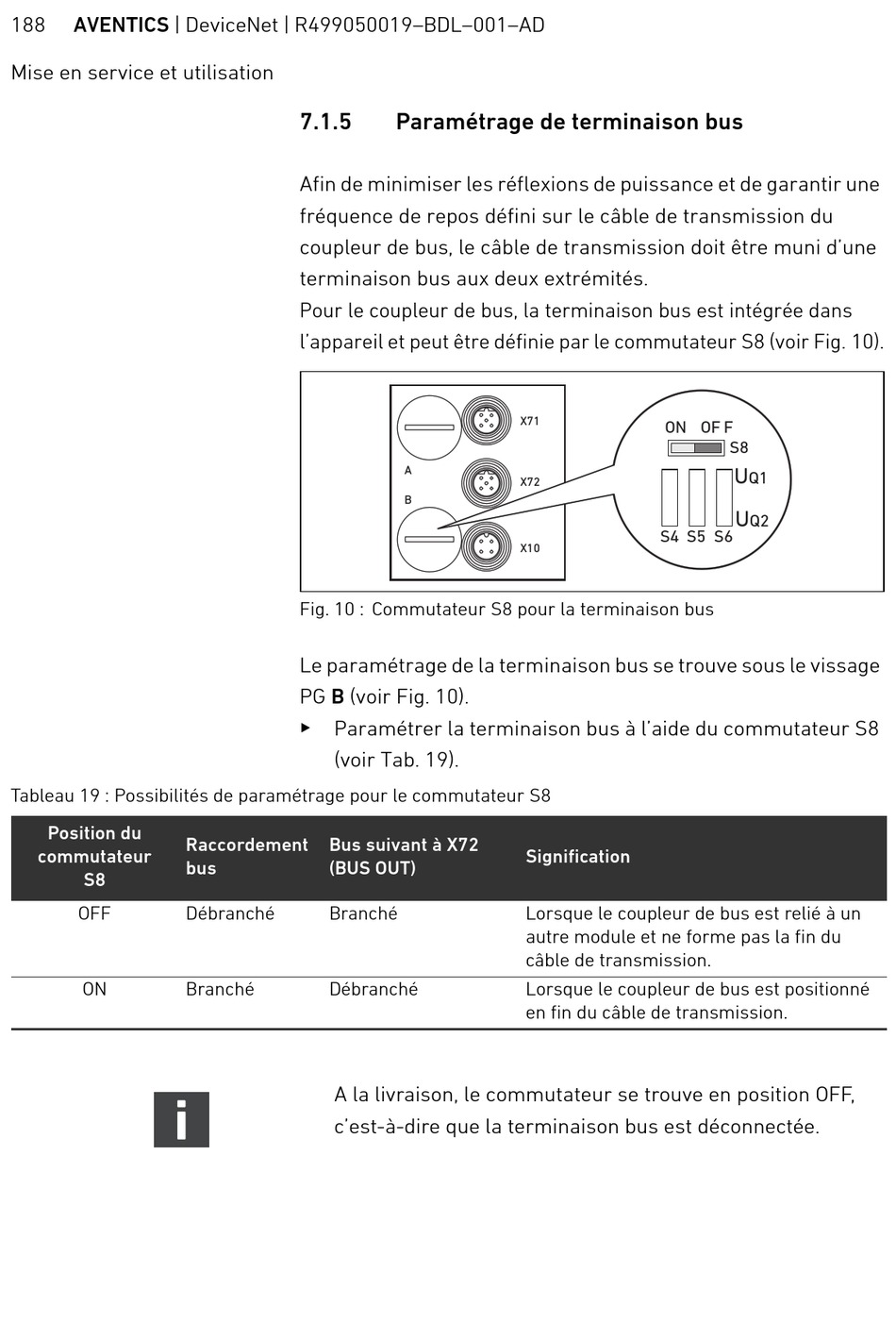

Fig. 10 : Commutateur S8 pour la terminaison bus
Le paramétrage de la terminaison bus se trouve sous le vissage
PG B (voir Fig. 10).
O
Paramétrer la terminaison bus à l'aide du commutateur S8
(voir Tab. 19).
Raccordement Bus suivant à X72
bus (BUS OUT)
Débranché Branché
Branché Débranché
A la livraison, le commutateur se trouve en position OFF,
c'est-à-dire que la terminaison bus est déconnectée.
Paramétrage de terminaison bus
X71
A
X72
B
X10
Signification
Lorsque le coupleur de bus est relié à un
autre module et ne forme pas la fin du
câble de transmission.
Lorsque le coupleur de bus est positionné
en fin du câble de transmission.
ON OF F
S8
U
Q1
U
Q2
S4 S5 S6
