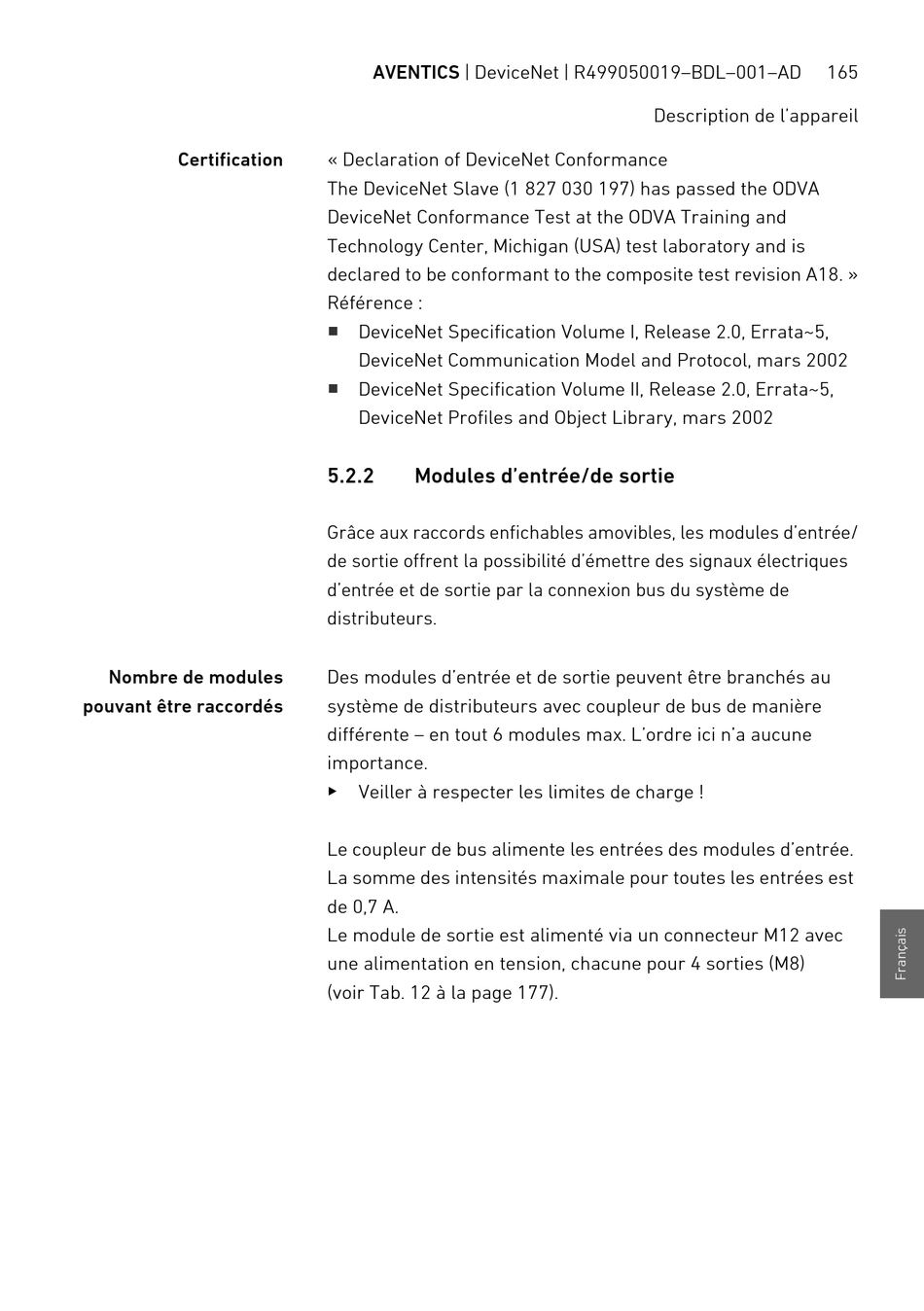

Certification
Nombre de modules
pouvant être raccordés
AVENTICS | DeviceNet | R499050019–BDL–001–AD
« Declaration of DeviceNet Conformance
The DeviceNet Slave (1 827 030 197) has passed the ODVA
DeviceNet Conformance Test at the ODVA Training and
Technology Center, Michigan (USA) test laboratory and is
declared to be conformant to the composite test revision A18. »
Référence :
W
DeviceNet Specification Volume I, Release 2.0, Errata~5,
DeviceNet Communication Model and Protocol, mars 2002
W
DeviceNet Specification Volume II, Release 2.0, Errata~5,
DeviceNet Profiles and Object Library, mars 2002
5.2.2 Modules d'entrée/de sortie
Grâce aux raccords enfichables amovibles, les modules d'entrée/
de sortie offrent la possibilité d'émettre des signaux électriques
d'entrée et de sortie par la connexion bus du système de
distributeurs.
Des modules d'entrée et de sortie peuvent être branchés au
système de distributeurs avec coupleur de bus de manière
différente – en tout 6 modules max. L'ordre ici n'a aucune
importance.
O
Veiller à respecter les limites de charge !
Le coupleur de bus alimente les entrées des modules d'entrée.
La somme des intensités maximale pour toutes les entrées est
de 0,7 A.
Le module de sortie est alimenté via un connecteur M12 avec
une alimentation en tension, chacune pour 4 sorties (M8)
(voir Tab. 12 à la page 177).
165
Description de l'appareil
