Componentes del aparato

5.2.1

Acoplador de bus

1

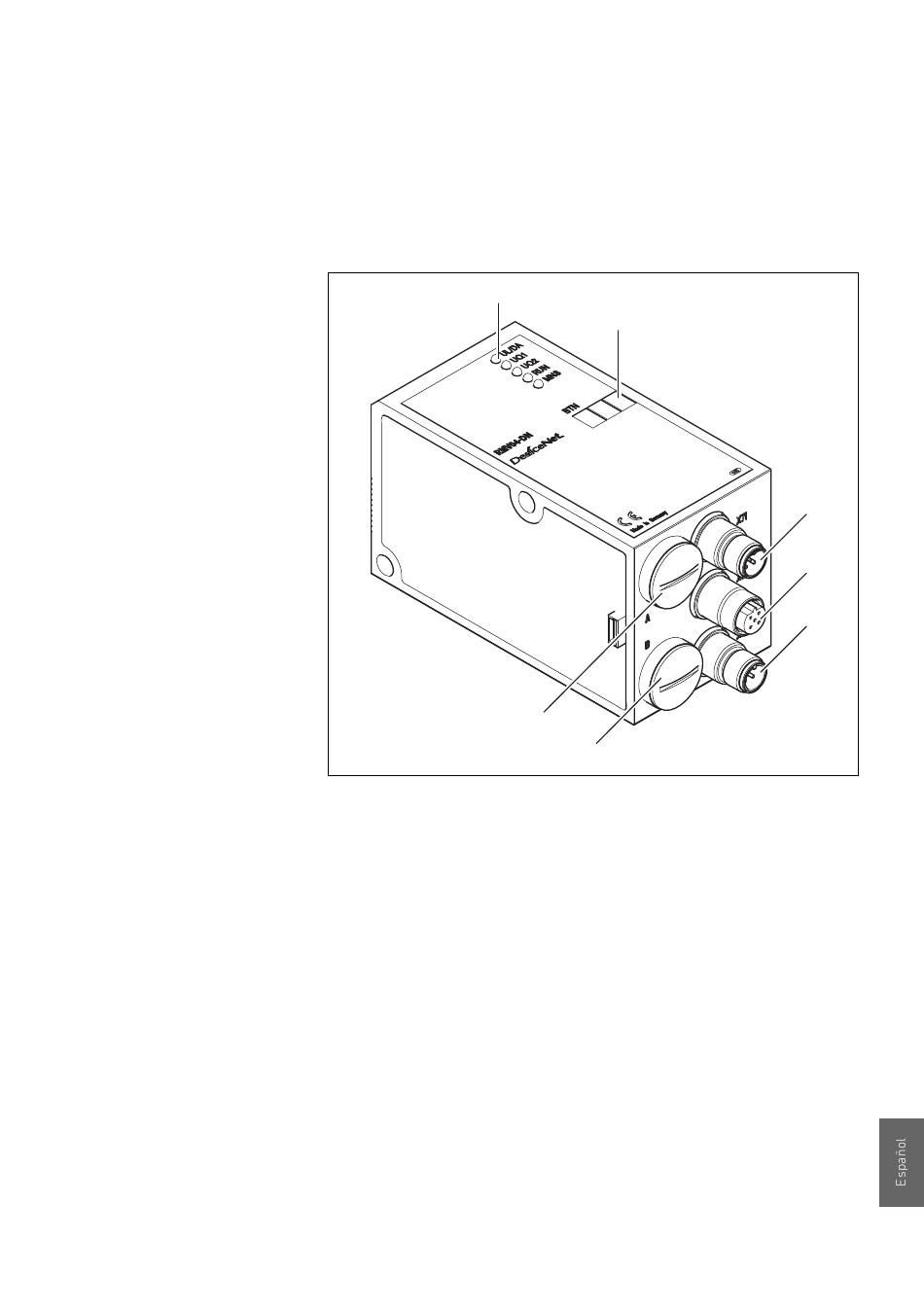

Fig. 2: Vista general del acoplador de bus
1 Indicadores LED para mensajes de diagnóstico
2 Campo de rotulación BTN
3 Conexión X71 (BUS IN) para el acoplador de bus para el
pilotaje de las válvulas
4 Conexión X72 (BUS OUT) para el pilotaje de las válvulas y los
1)
módulos E/S
5 Conexión X10 (POWER) para la alimentación de tensión de
las bobinas de válvula, lógica y entradas
6 Tapa roscada B para los conmutadores de corredera S4, S5,
S6 (asignación de las válvulas a la alimentación de tensión)
y S8 (cierre de bus)
7 Tapa roscada A para los conmutadores giratorios S1, S2
(configuración de la dirección de la estación) y el
conmutador DIP S3 (configuración de modo)
1)
Para la ocupación de enchufes, véase la pág. 325.
