192 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Mise en service et utilisation
Tableau 20 : Signification des LED de diagnostic situées sur le coupleur de bus
LED Signal
MNS rouge
RUN clignote vert
MNS clignote rouge
1)
Fréquence de clignotement 1 : 0,8 s allumé / 0,2 s éteint
2)
Fréquence de clignotement 2 : 0,125 s allumé / 0,125 s éteint
Description
(erreur Duplicate MAC-ID)
2)
Arrêt du système à cause d'une erreur d'exception dans matériel/
firmware (cas de service)
2)
7.5.2
Afin d'effectuer les contrôles, une LED est disponible sur le
module d'entrée pour chaque entrée. Elle s'allume lorsque le
niveau de signal est élevé (high).
O
Avant la mise en service, contrôler le bon fonctionnement et
le mode d'action des capteurs en lisant les LED.

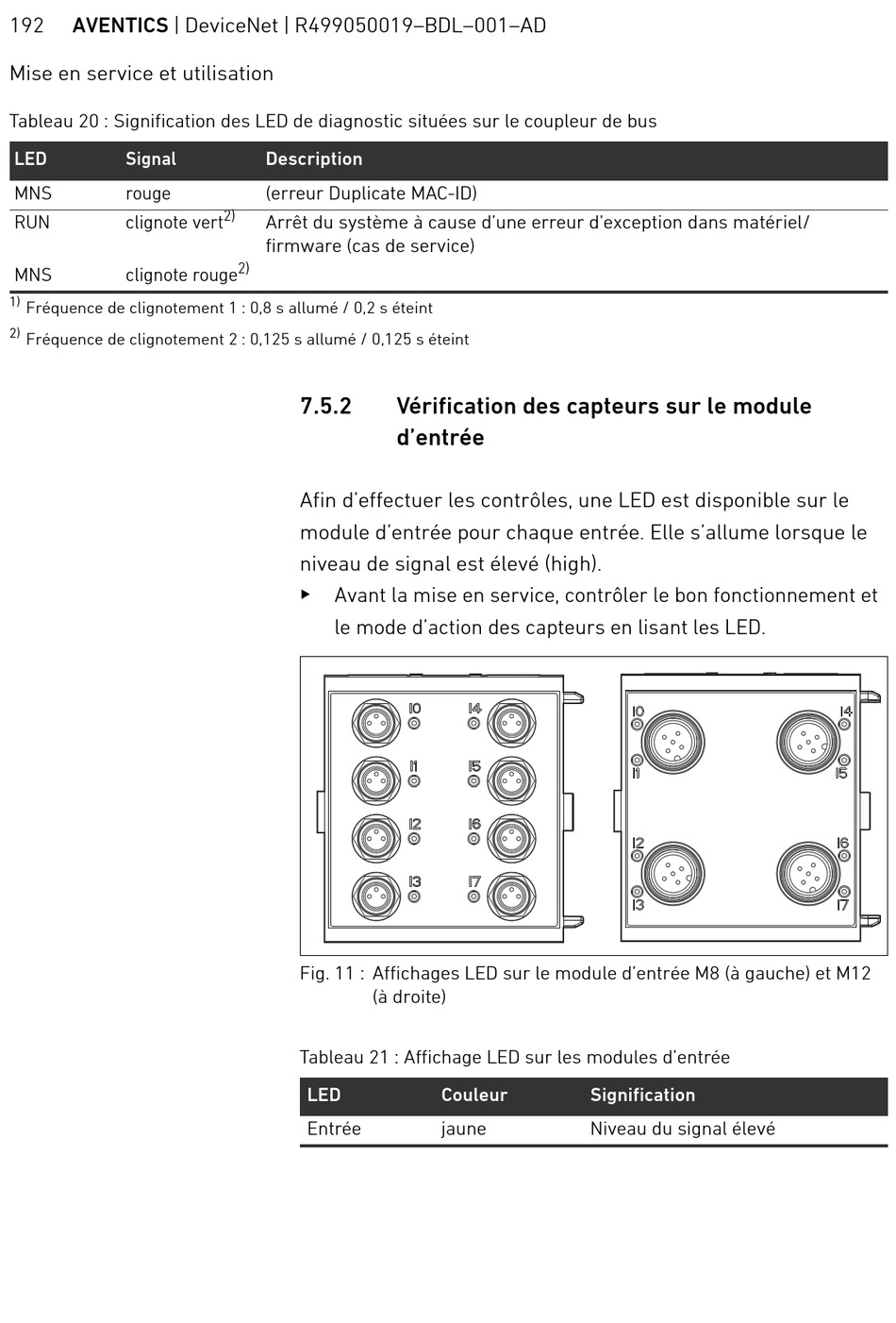

Fig. 11 : Affichages LED sur le module d'entrée M8 (à gauche) et M12
(à droite)
Tableau 21 : Affichage LED sur les modules d'entrée
LED
Entrée
Vérification des capteurs sur le module
d'entrée
Couleur
jaune
Signification
Niveau du signal élevé
