Diagnostic Data Length
Diagnostic Status
Configuration Length,
Configuration Data
AVENTICS | DeviceNet | R499050019–BDL–001–AD

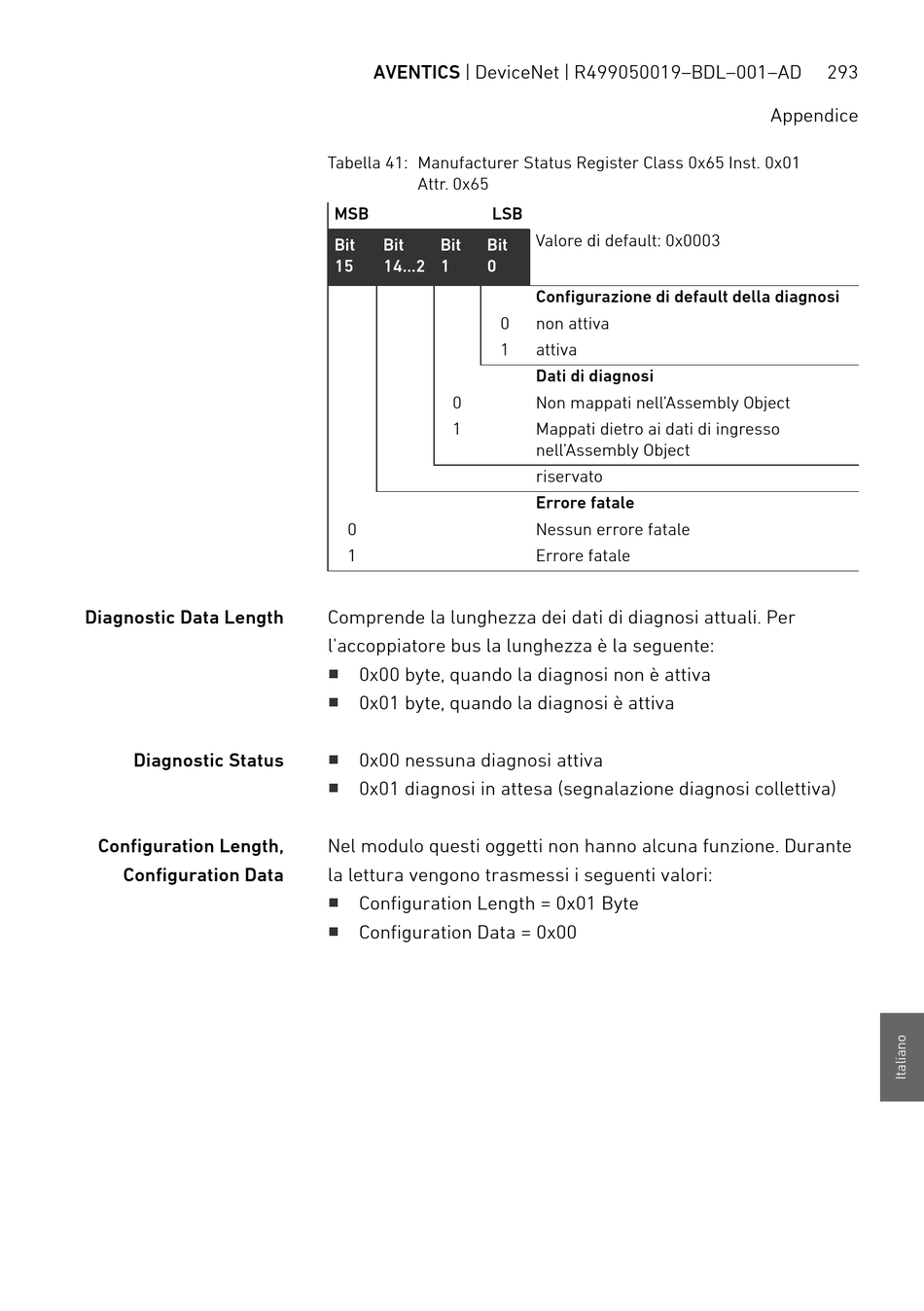

Tabella 41: Manufacturer Status Register Class 0x65 Inst. 0x01
Attr. 0x65
MSB LSB
Bit Bit Bit Bit
15 14...2 1 0
0
1
0
1
0
1
Comprende la lunghezza dei dati di diagnosi attuali. Per
l'accoppiatore bus la lunghezza è la seguente:
W
0x00 byte, quando la diagnosi non è attiva
W
0x01 byte, quando la diagnosi è attiva
W
0x00 nessuna diagnosi attiva
W
0x01 diagnosi in attesa (segnalazione diagnosi collettiva)
Nel modulo questi oggetti non hanno alcuna funzione. Durante
la lettura vengono trasmessi i seguenti valori:
W
Configuration Length = 0x01 Byte
W
Configuration Data = 0x00
Valore di default: 0x0003
Configurazione di default della diagnosi
non attiva
attiva
Dati di diagnosi
Non mappati nell'Assembly Object
Mappati dietro ai dati di ingresso
nell'Assembly Object
riservato
Errore fatale
Nessun errore fatale
Errore fatale
293
Appendice
