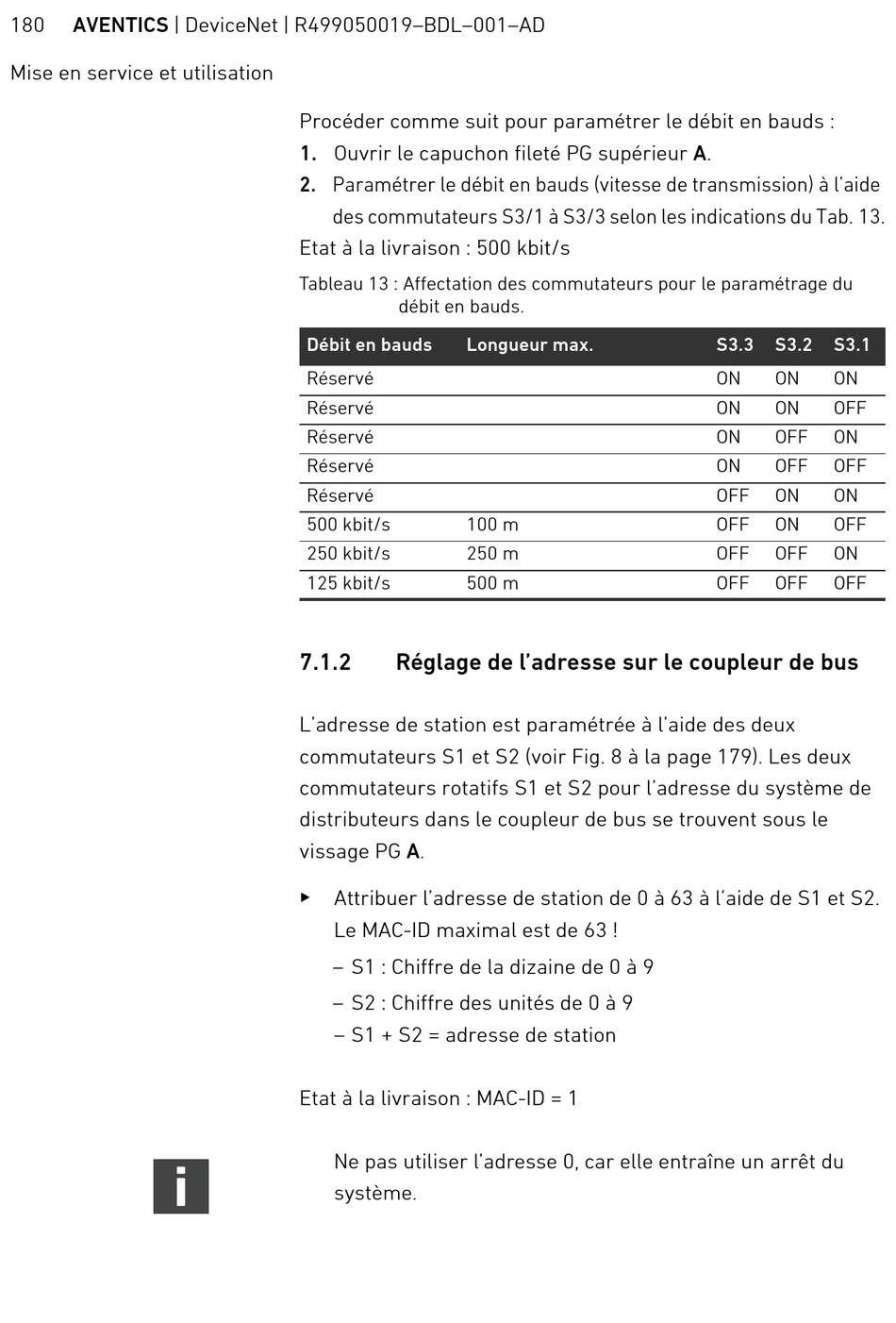

180 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Mise en service et utilisation
Procéder comme suit pour paramétrer le débit en bauds :
1. Ouvrir le capuchon fileté PG supérieur A.
2. Paramétrer le débit en bauds (vitesse de transmission) à l'aide
des commutateurs S3/1 à S3/3 selon les indications du Tab. 13.
Etat à la livraison : 500 kbit/s
Tableau 13 : Affectation des commutateurs pour le paramétrage du
débit en bauds.
Débit en bauds Longueur max.
Réservé
Réservé
Réservé
Réservé
Réservé
500 kbit/s 100 m
250 kbit/s 250 m
125 kbit/s 500 m
7.1.2 Réglage de l'adresse sur le coupleur de bus
L'adresse de station est paramétrée à l'aide des deux
commutateurs S1 et S2 (voir Fig. 8 à la page 179). Les deux
commutateurs rotatifs S1 et S2 pour l'adresse du système de
distributeurs dans le coupleur de bus se trouvent sous le
vissage PG A.
O
Attribuer l'adresse de station de 0 à 63 à l'aide de S1 et S2.
Le MAC-ID maximal est de 63 !
– S1 : Chiffre de la dizaine de 0 à 9
– S2 : Chiffre des unités de 0 à 9
– S1 + S2 = adresse de station
Etat à la livraison : MAC-ID = 1
Ne pas utiliser l'adresse 0, car elle entraîne un arrêt du
système.
S3.3 S3.2 S3.1
ON ON ON
ON ON OFF
ON OFF ON
ON OFF OFF
OFF ON ON
OFF ON OFF
OFF OFF ON
OFF OFF OFF
