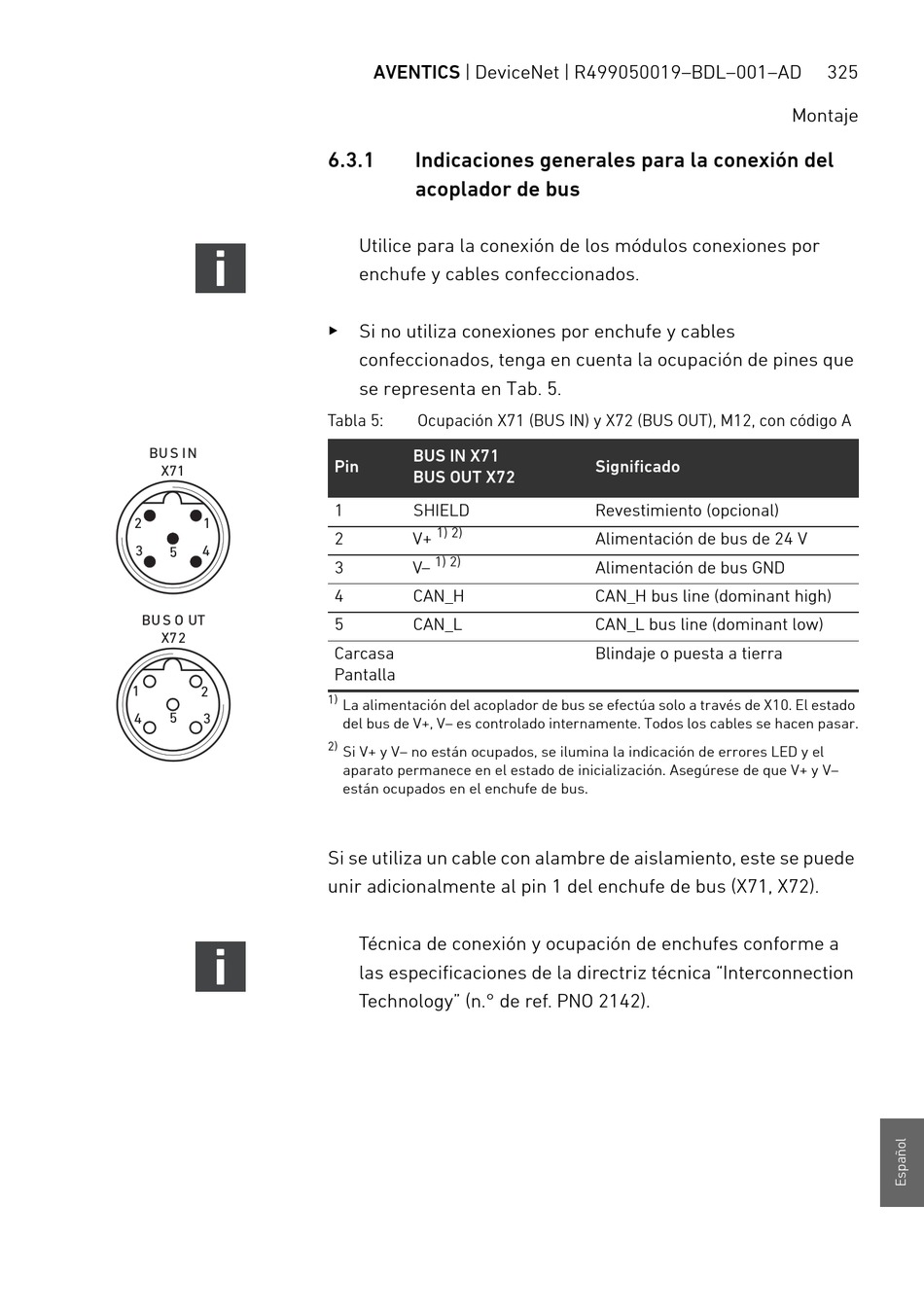

6.3.1 Indicaciones generales para la conexión del
acoplador de bus
Utilice para la conexión de los módulos conexiones por
enchufe y cables confeccionados.
O
Si no utiliza conexiones por enchufe y cables
confeccionados, tenga en cuenta la ocupación de pines que
se representa en Tab. 5.
Tabla 5: Ocupación X71 (BUS IN) y X72 (BUS OUT), M12, con código A
BUS IN X71
Pin
BUS OUT X72
1 SHIELD
1) 2)
2 V+
1) 2)
3 V–
4 CAN_H
5 CAN_L
Carcasa
Pantalla
1)
La alimentación del acoplador de bus se efectúa solo a través de X10. El estado
del bus de V+, V– es controlado internamente. Todos los cables se hacen pasar.
2)
Si V+ y V– no están ocupados, se ilumina la indicación de errores LED y el
aparato permanece en el estado de inicialización. Asegúrese de que V+ y V–
están ocupados en el enchufe de bus.
Si se utiliza un cable con alambre de aislamiento, este se puede
unir adicionalmente al pin 1 del enchufe de bus (X71, X72).
Técnica de conexión y ocupación de enchufes conforme a
las especificaciones de la directriz técnica "Interconnection
Technology" (n.° de ref. PNO 2142).
Significado
Revestimiento (opcional)
Alimentación de bus de 24 V
Alimentación de bus GND
CAN_H bus line (dominant high)
CAN_L bus line (dominant low)
Blindaje o puesta a tierra
