Test E Diagnosi Sull'accoppiatore Bus; Lettura Dell'indicatore Di Diagnosi Sull'accoppiatore Bus - Aventics CMS, B-Design Betriebsanleitung

Tabella 20: Significato dei LED di diagnosi sull'accoppiatore bus
LED Segnale
UL/DIA Verde
spento
rosso
UQ1 Verde
rosso
OFF
UQ2 Verde
rosso
OFF
RUN Verde
MNS Verde
lampeggia in
1)
verde
rosso
lampeggia in
2)
rosso
RUN + MNS spento
+ UL Verde
RUN + MNS spento
+ UL lampeggia in
1)
verde
UL lampeggia in
1)
verde
MNS rosso
AVENTICS | DeviceNet | R499050019–BDL–001–AD
7.5

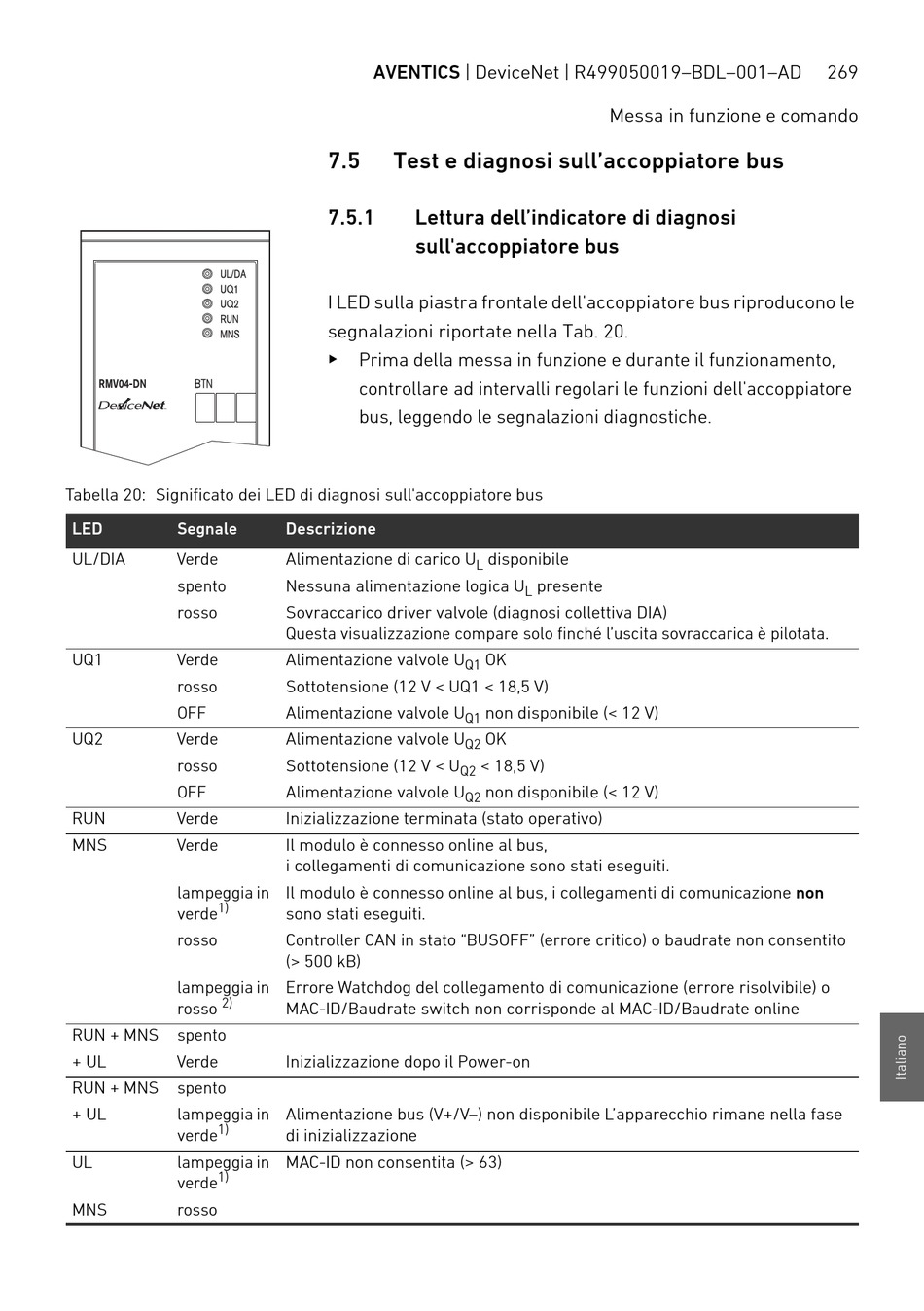

Test e diagnosi sull'accoppiatore bus

7.5.1 Lettura dell'indicatore di diagnosi
sull'accoppiatore bus
I LED sulla piastra frontale dell'accoppiatore bus riproducono le
segnalazioni riportate nella Tab. 20.
O
Prima della messa in funzione e durante il funzionamento,
controllare ad intervalli regolari le funzioni dell'accoppiatore
bus, leggendo le segnalazioni diagnostiche.
Descrizione
Alimentazione di carico U
Nessuna alimentazione logica U
Sovraccarico driver valvole (diagnosi collettiva DIA)
Questa visualizzazione compare solo finché l'uscita sovraccarica è pilotata.
Alimentazione valvole U
Sottotensione (12 V < UQ1 < 18,5 V)
Alimentazione valvole U
Alimentazione valvole U
Sottotensione (12 V < U
Q2
Alimentazione valvole U
Inizializzazione terminata (stato operativo)
Il modulo è connesso online al bus,
i collegamenti di comunicazione sono stati eseguiti.
Il modulo è connesso online al bus, i collegamenti di comunicazione non
sono stati eseguiti.
Controller CAN in stato "BUSOFF" (errore critico) o baudrate non consentito
(> 500 kB)
Errore Watchdog del collegamento di comunicazione (errore risolvibile) o
MAC-ID/Baudrate switch non corrisponde al MAC-ID/Baudrate online
Inizializzazione dopo il Power-on
Alimentazione bus (V+/V–) non disponibile L'apparecchio rimane nella fase
di inizializzazione
MAC-ID non consentita (> 63)
Messa in funzione e comando
disponibile
L
presente
L
OK
Q1
non disponibile (< 12 V)
Q1
OK
Q2
< 18,5 V)
non disponibile (< 12 V)
Q2
269
