Rotulación De Los Módulos - Aventics CMS, B-Design Betriebsanleitung

Acoplador de bus
Módulos de
entrada/salida

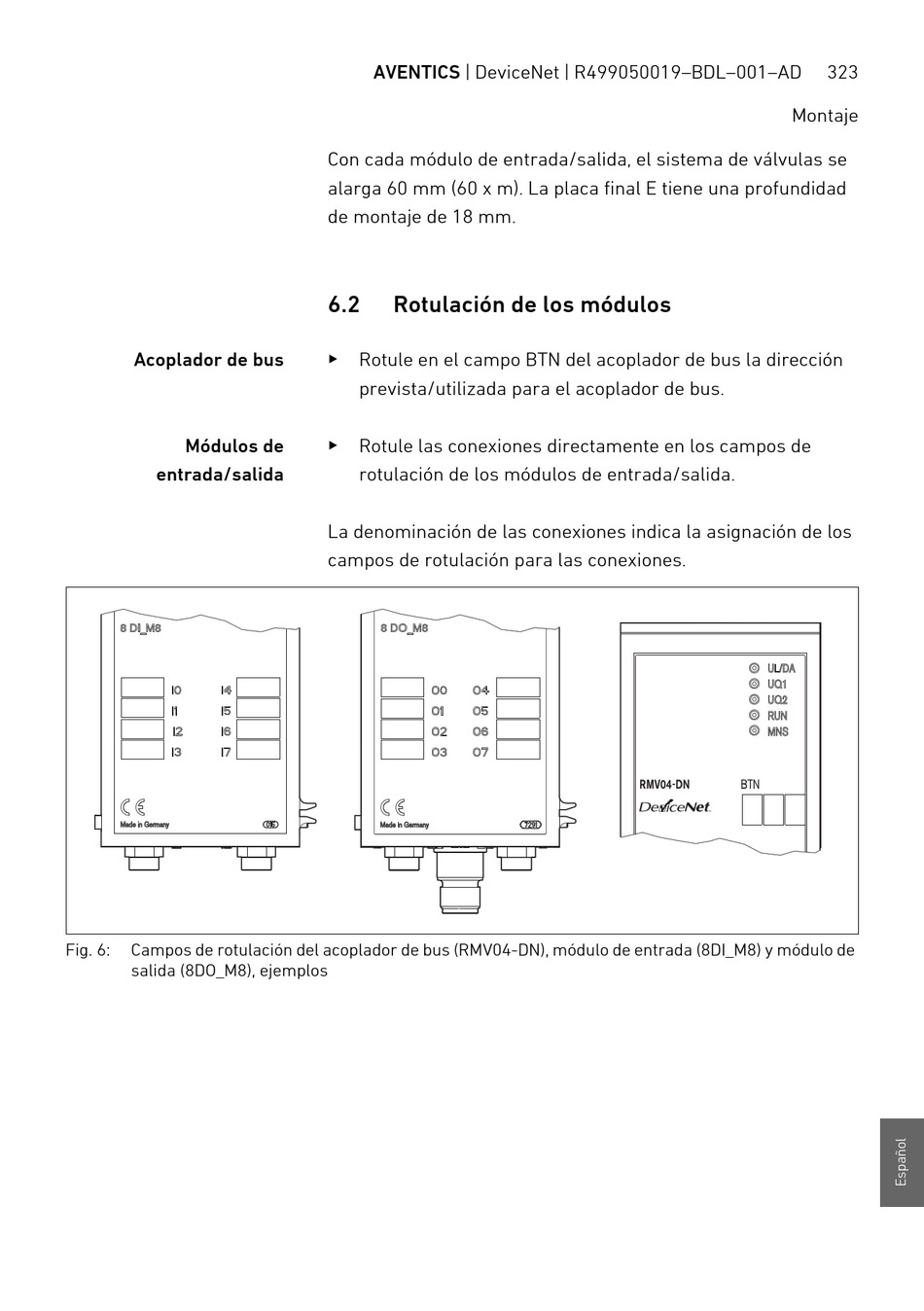

Fig. 6: Campos de rotulación del acoplador de bus (RMV04-DN), módulo de entrada (8DI_M8) y módulo de
salida (8DO_M8), ejemplos
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Con cada módulo de entrada/salida, el sistema de válvulas se
alarga 60 mm (60 x m). La placa final E tiene una profundidad
de montaje de 18 mm.
6.2 Rotulación de los módulos
O
Rotule en el campo BTN del acoplador de bus la dirección
prevista/utilizada para el acoplador de bus.
O
Rotule las conexiones directamente en los campos de
rotulación de los módulos de entrada/salida.
La denominación de las conexiones indica la asignación de los
campos de rotulación para las conexiones.
