BU S I N
X71
2 1
3 4
5
BU S O UT
X72
1
2
5
4 3
AVENTICS | DeviceNet | R499050019–BDL–001–AD

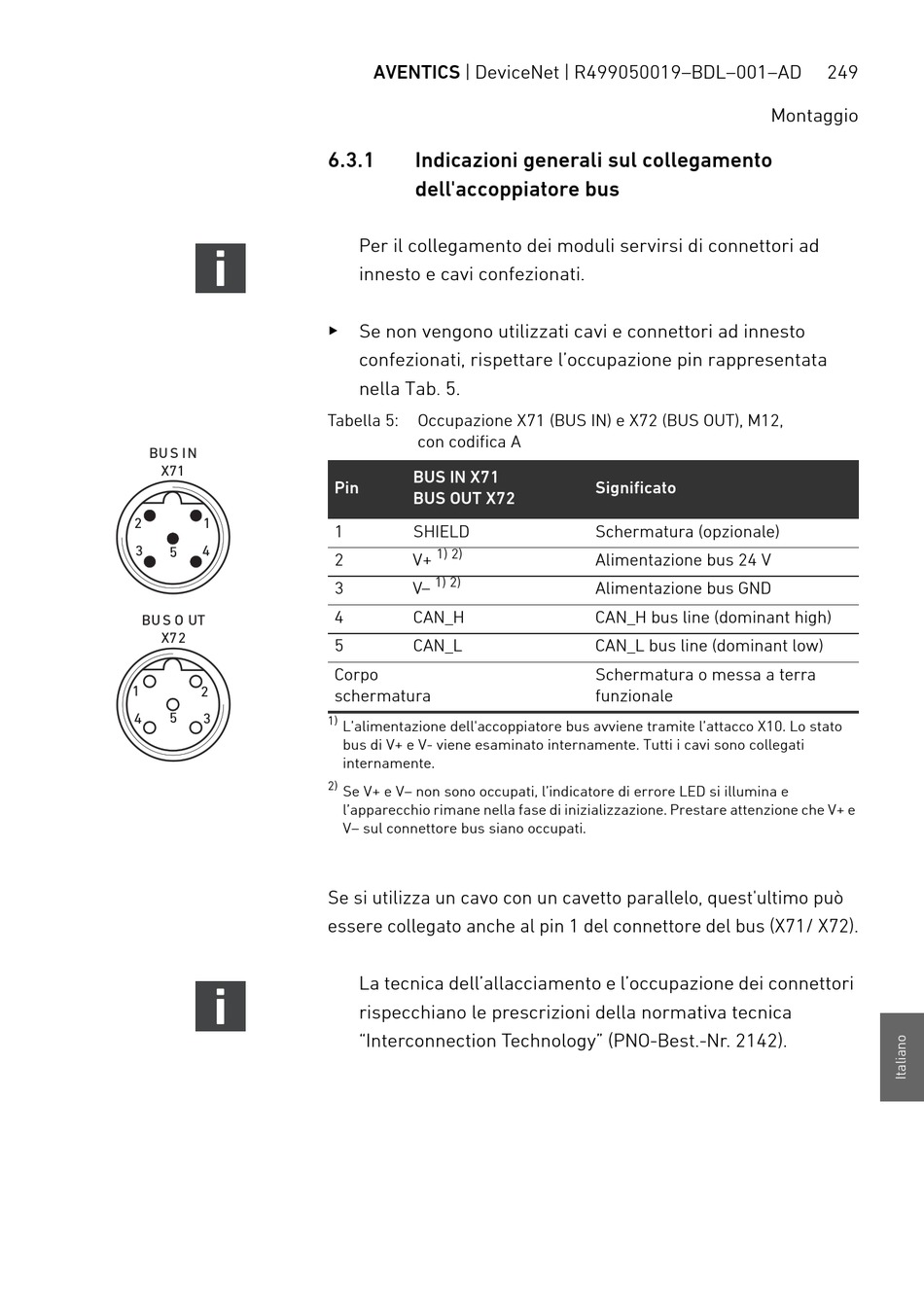

6.3.1 Indicazioni generali sul collegamento
dell'accoppiatore bus
Per il collegamento dei moduli servirsi di connettori ad
innesto e cavi confezionati.
O
Se non vengono utilizzati cavi e connettori ad innesto
confezionati, rispettare l'occupazione pin rappresentata
nella Tab. 5.
Tabella 5: Occupazione X71 (BUS IN) e X72 (BUS OUT), M12,
con codifica A
BUS IN X71
Pin
BUS OUT X72
1 SHIELD
1) 2)
2 V+
1) 2)
3 V–
4 CAN_H
5 CAN_L
Corpo
schermatura
1)
L'alimentazione dell'accoppiatore bus avviene tramite l'attacco X10. Lo stato
bus di V+ e V- viene esaminato internamente. Tutti i cavi sono collegati
internamente.
2)
Se V+ e V– non sono occupati, l'indicatore di errore LED si illumina e
l'apparecchio rimane nella fase di inizializzazione. Prestare attenzione che V+ e
V– sul connettore bus siano occupati.
Se si utilizza un cavo con un cavetto parallelo, quest'ultimo può
essere collegato anche al pin 1 del connettore del bus (X71/ X72).
La tecnica dell'allacciamento e l'occupazione dei connettori
rispecchiano le prescrizioni della normativa tecnica
"Interconnection Technology" (PNO-Best.-Nr. 2142).
Significato
Schermatura (opzionale)
Alimentazione bus 24 V
Alimentazione bus GND
CAN_H bus line (dominant high)
CAN_L bus line (dominant low)
Schermatura o messa a terra
funzionale
249
Montaggio
