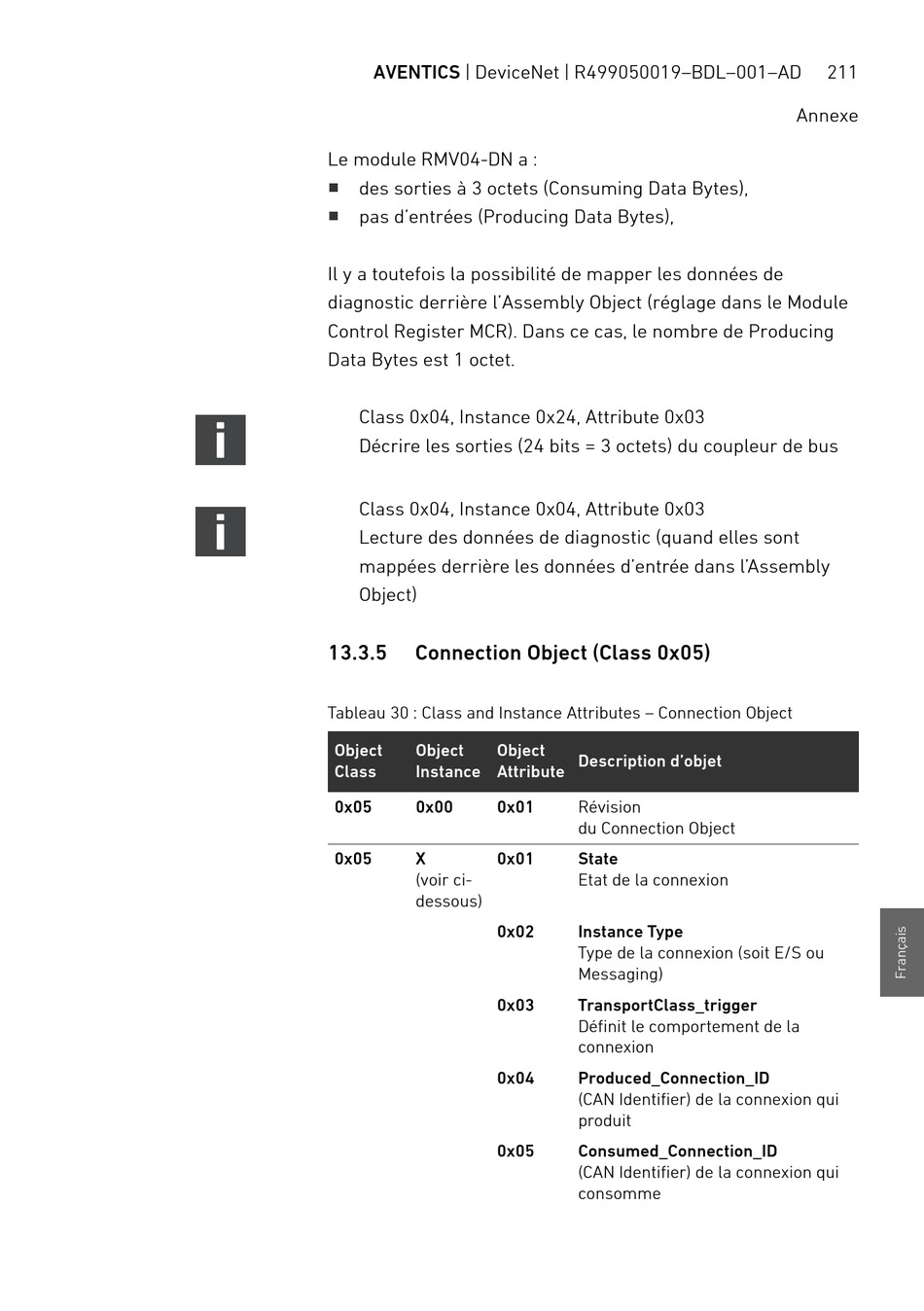

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Le module RMV04-DN a :
W
des sorties à 3 octets (Consuming Data Bytes),
W
pas d'entrées (Producing Data Bytes),
Il y a toutefois la possibilité de mapper les données de
diagnostic derrière l'Assembly Object (réglage dans le Module
Control Register MCR). Dans ce cas, le nombre de Producing
Data Bytes est 1 octet.
Class 0x04, Instance 0x24, Attribute 0x03
Décrire les sorties (24 bits = 3 octets) du coupleur de bus
Class 0x04, Instance 0x04, Attribute 0x03
Lecture des données de diagnostic (quand elles sont
mappées derrière les données d'entrée dans l'Assembly
Object)
13.3.5

Connection Object (Class 0x05)

Tableau 30 : Class and Instance Attributes – Connection Object
Object Object Object
Class Instance Attribute
0x05 0x00 0x01
0x05 X 0x01
(voir ci-
dessous)
0x02
0x03
0x04
0x05
Description d'objet
Révision
du Connection Object
State
Etat de la connexion
Instance Type
Type de la connexion (soit E/S ou
Messaging)
TransportClass_trigger
Définit le comportement de la
connexion
Produced_Connection_ID
(CAN Identifier) de la connexion qui
produit
Consumed_Connection_ID
(CAN Identifier) de la connexion qui
consomme
211
Annexe
