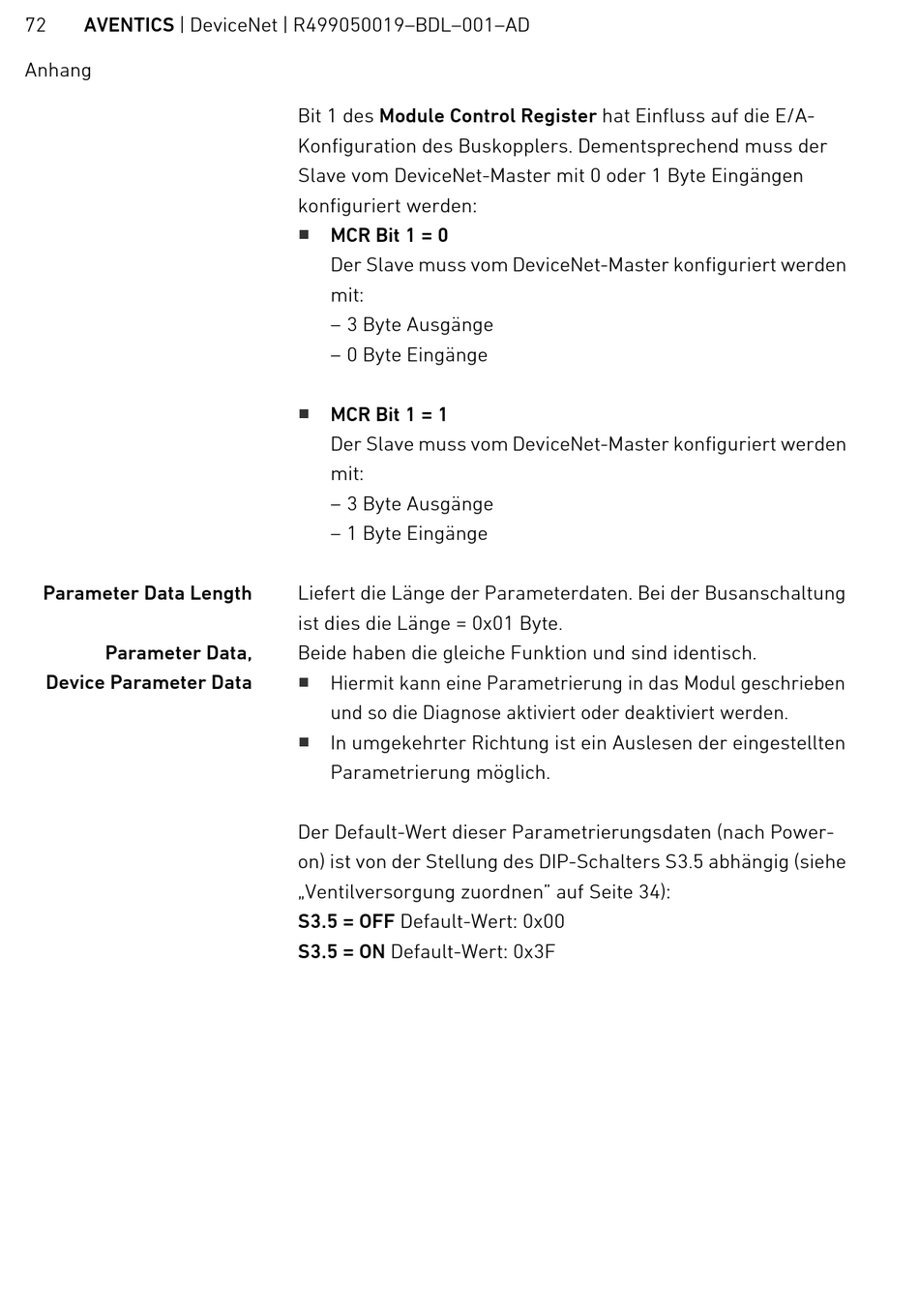

Anhang
Parameter Data Length
Parameter Data,
Device Parameter Data
Bit 1 des Module Control Register hat Einfluss auf die E/A-
Konfiguration des Buskopplers. Dementsprechend muss der
Slave vom DeviceNet-Master mit 0 oder 1 Byte Eingängen
konfiguriert werden:
W
MCR Bit 1 = 0
Der Slave muss vom DeviceNet-Master konfiguriert werden
mit:
– 3 Byte Ausgänge
– 0 Byte Eingänge
W
MCR Bit 1 = 1
Der Slave muss vom DeviceNet-Master konfiguriert werden
mit:
– 3 Byte Ausgänge
– 1 Byte Eingänge
Liefert die Länge der Parameterdaten. Bei der Busanschaltung
ist dies die Länge = 0x01 Byte.
Beide haben die gleiche Funktion und sind identisch.
W
Hiermit kann eine Parametrierung in das Modul geschrieben
und so die Diagnose aktiviert oder deaktiviert werden.
W
In umgekehrter Richtung ist ein Auslesen der eingestellten
Parametrierung möglich.
Der Default-Wert dieser Parametrierungsdaten (nach Power-
on) ist von der Stellung des DIP-Schalters S3.5 abhängig (siehe
„Ventilversorgung zuordnen" auf Seite 34):
S3.5 = OFF Default-Wert: 0x00
S3.5 = ON Default-Wert: 0x3F
