Descrizione dell'apparecchio
2
1
7

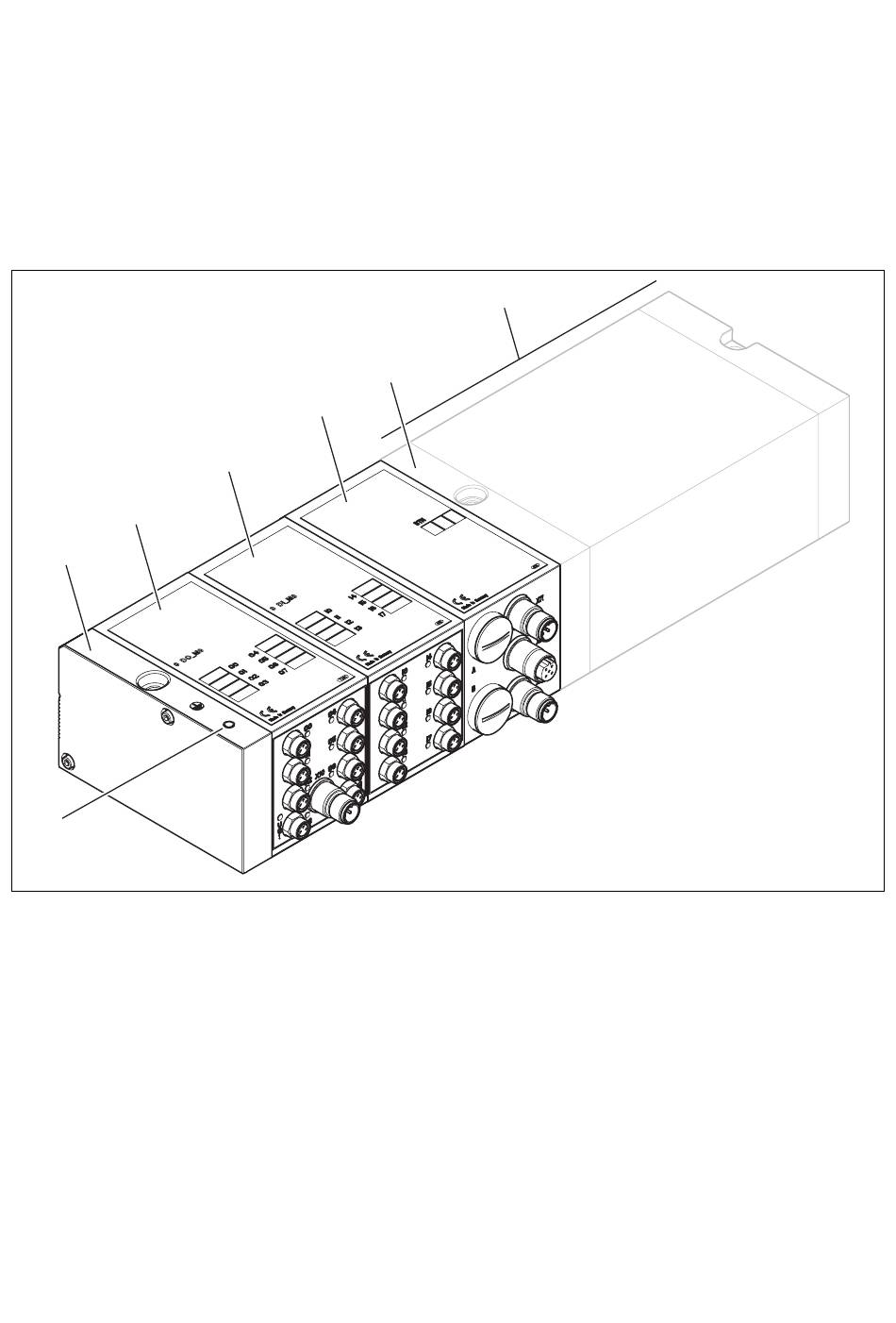

Fig. 1: Panoramica: esempio di configurazione accoppiatore bus con moduli I/O
con sistema di valvole montato
1 Piastra terminale E
2 Modulo Output
1)
3 Modulo Input
4 Accoppiatore bus, tipo design B
1)
Possono essere collegati al massimo 6 moduli (Input o Output) in una combinazione a piacere
(p. es. 3 moduli Input e 3 moduli Output).
2)
Con proprie istruzioni per l'uso.
5.1
Il sistema di valvole è costituito, a seconda della fornitura, dai
componenti rappresentati nella Fig. 1:
4
3
1)
Panoramica generale sistema di valvole e
moduli
6
5
5 Piastra terminale EP per HF03LG o HF04
6 Portavalvole
7 Attacco FE sulla piastra terminale
2)
