Aventics CMS, B-Design Betriebsanleitung Seite 353

1
2

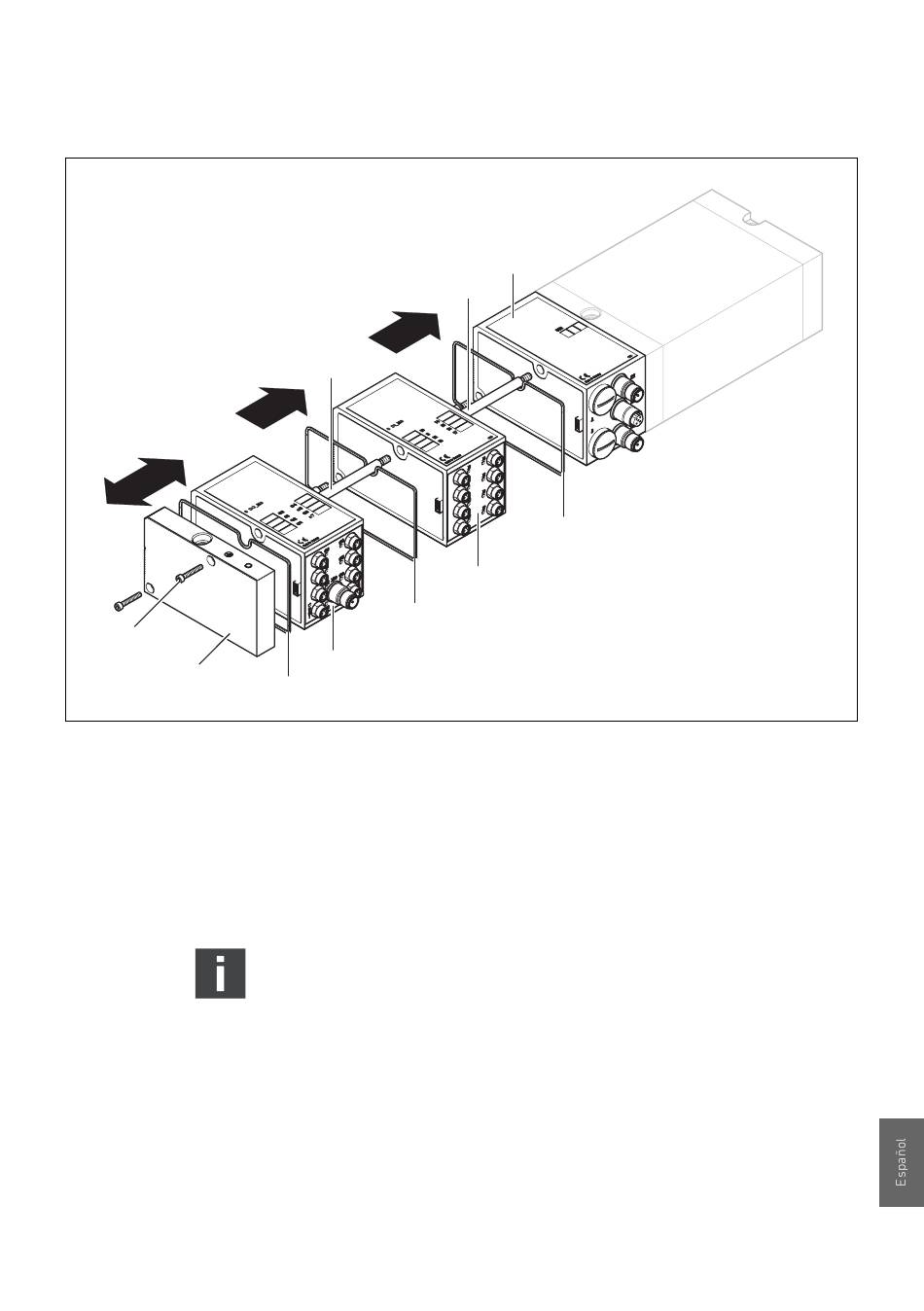

Fig. 14: Montaje de módulo(s) de entrada/salida, ejemplo con VS HF03 LG (A) y VS HF04 (B)
1 Tornillos de hexágono interior
2 Placa final E
3 Junta
4 Módulo de salida
AVENTICS | DeviceNet | R499050019–BDL–001–AD
6
3
4
3
En un sistema de válvulas puede haber un máximo de
6 módulos (módulos de entrada o salida) montados.
¡Tenga en cuenta las cargas de corriente admisibles!
Tenga en cuenta Fig. 14 en la pág. 353.
1. Afloje la placa final E (2) del acoplador de bus (7) o del último
módulo de entrada (5)/salida (4) del sistema de válvulas
(2 tornillos de hexágono interior DIN 912 – M4 (1), ancho de
llave 3) y retírela de los tirantes (6).
7
6
3
5
5 Módulo de entrada
6 Tirantes
7 Acoplador de bus
Desmontaje y sustitución
