200 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Démontage et remplacement
1
2

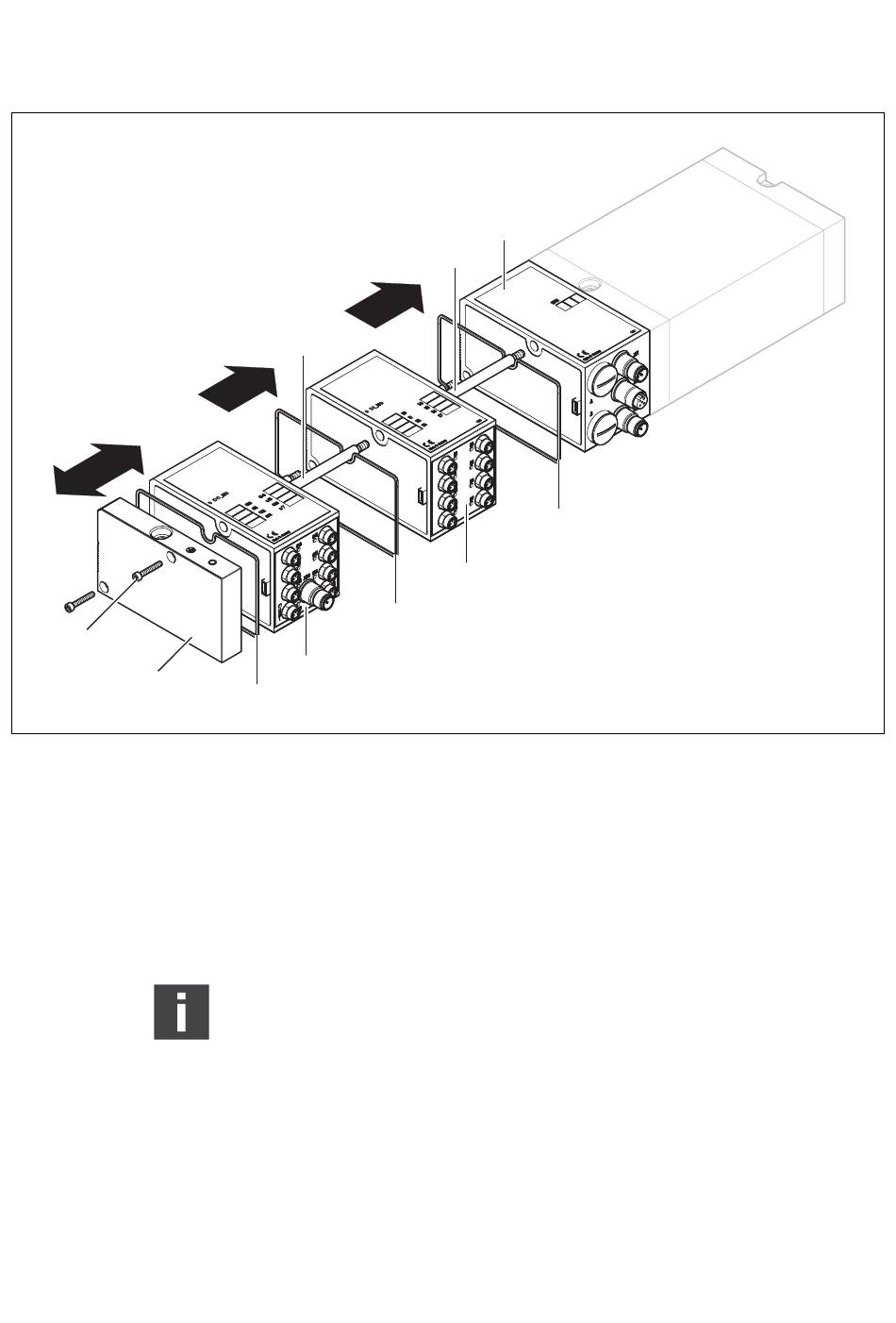

Fig. 14 : Ajouter des modules d'entrée/de sortie, exemple avec VS HF03 LG (A) et VS HF04 (B)
1 Vis à six pans creux
2 Embase terminale E
3 Joint
4 Module de sortie
6
3
4
3
Au total, 6 modules au maximum (modules d'entrée ou de
sortie) peuvent être raccordés à un système de distributeurs.
Respecter les charges électriques autorisées !
Respecter la Fig. 14 à la page 200.
1. Détacher l'embase terminale E (2) du coupleur de bus (7) ou
du dernier module d'entrée (5)/de sortie (4) du système de
distributeurs (2 vis à 6 pans creux DIN 912 – M4 (1),
ouverture de clé 3) et ôter ceux-ci des tirants (6).
7
6
3
5
5 Module d'entrée
6 Tirant
7 Coupleur de bus
