BU S I N
X71
2 1
3 4
5
BU S O UT
X72
1
2
5
4 3
1
2
AVENTICS | DeviceNet | R499050019–BDL–001–AD

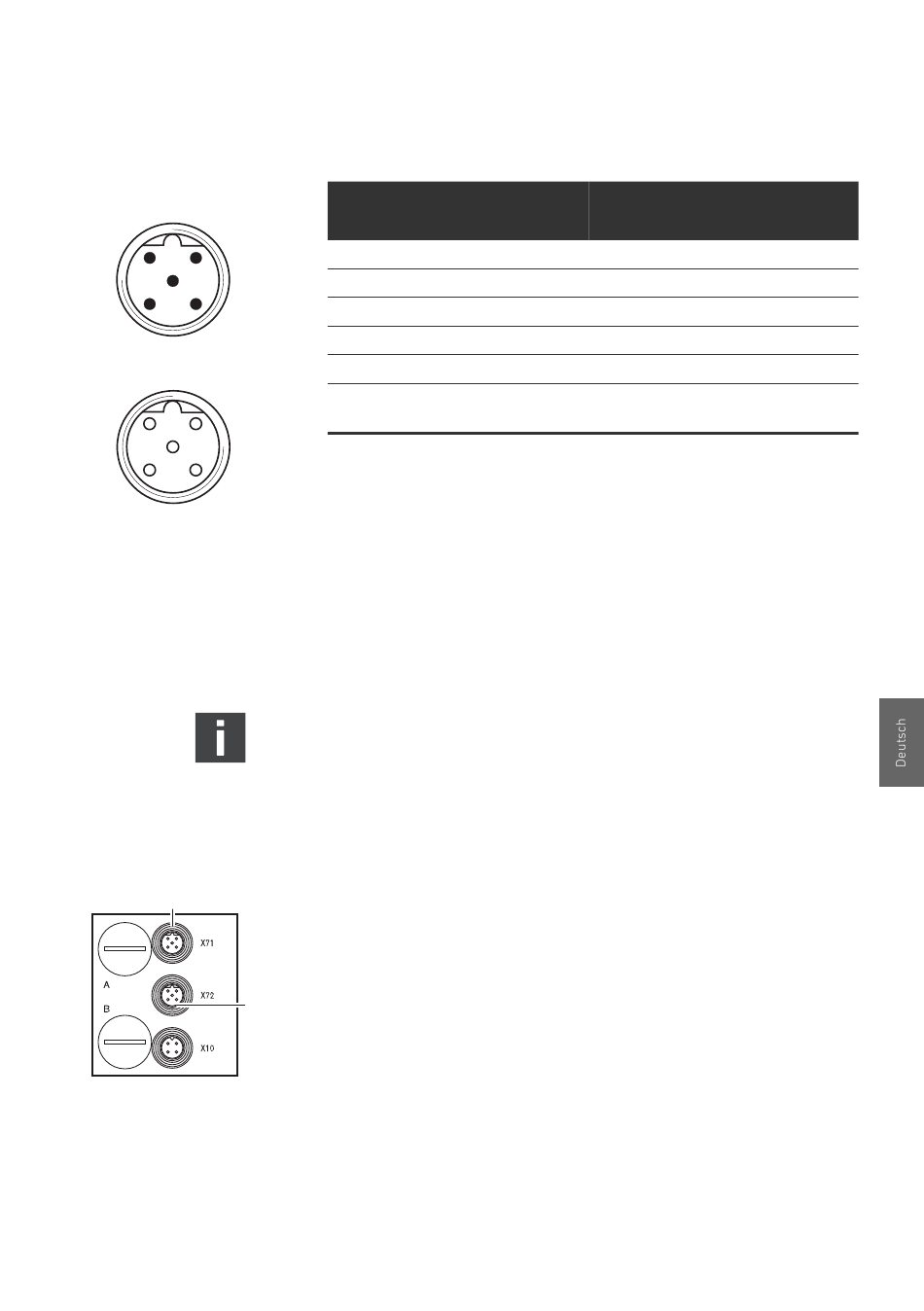

Tabelle 5: Belegung X71 (BUS IN) und X72 (BUS OUT) M12, A-codiert
BUS IN X71
Pin
BUS OUT X72
1 SHIELD
1) 2)
2 V+
1) 2)
3 V–
4 CAN_H
5 CAN_L
Gehäuse
Schirm
1)
Die Versorgung des Buskopplers erfolgt nur über X10. Der Buszustand von V+,
V– wird intern überwacht. Alle Leitungen sind durchgeschleift.
2)
Bei fehlender Belegung von V+ und V- leuchtet die LED-Fehleranzeige auf und
das Gerät bleibt im Initialisierungszustand. Achten Sie darauf, dass V+ und V–
am Busstecker belegt sind.
Bei Verwendung eines Kabels mit Beilauflitze kann diese
zusätzlich an Pin 1 der Busstecker (X71, X72) angeschlossen
werden.
Anschlusstechnik und Steckerbelegung entsprechen den
Vorgaben der technischen Richtlinie „Interconnection
Technology" (PNO-Best.-Nr. 2142).
6.3.2 Buskoppler als Zwischenstation anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf
Seite 25) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die ankommende Busleitung an X71 (1) an.
3. Drehen Sie die PG-Verschraubung B ab.
4. Verbinden Sie die abgehende Busleitung über den Ausgang
X72 (2) mit dem nächsten Modul.
5. Stellen Sie den Schalter S8 auf „OFF" (Busabschluss = OFF,
siehe „Busabschluss einstellen" auf Seite 41).
6. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie
hierbei auf den korrekten Sitz des Dichtungsrings.
7. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
Bedeutung
Schirm (optional)
24-V-Busversorgung
GND-Busversorgung
CAN_H bus line (dominant high)
CAN_L bus line (dominant low)
Schirm bzw.
Funktionserde
25
Montage
