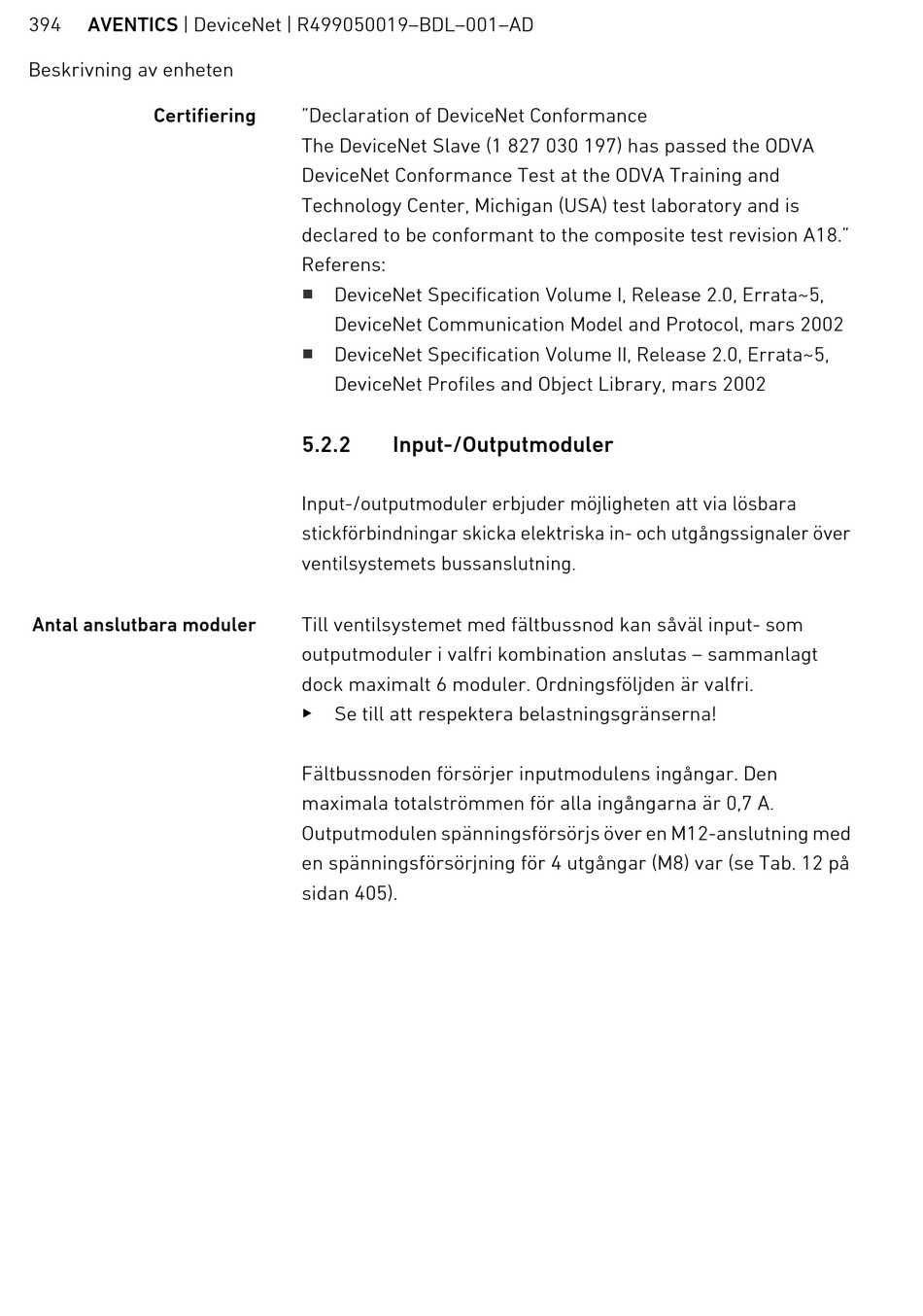

394 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Beskrivning av enheten
Certifiering
Antal anslutbara moduler
"Declaration of DeviceNet Conformance
The DeviceNet Slave (1 827 030 197) has passed the ODVA
DeviceNet Conformance Test at the ODVA Training and
Technology Center, Michigan (USA) test laboratory and is
declared to be conformant to the composite test revision A18."
Referens:
W
DeviceNet Specification Volume I, Release 2.0, Errata~5,
DeviceNet Communication Model and Protocol, mars 2002
W
DeviceNet Specification Volume II, Release 2.0, Errata~5,
DeviceNet Profiles and Object Library, mars 2002
5.2.2

Input-/Outputmoduler

Input-/outputmoduler erbjuder möjligheten att via lösbara
stickförbindningar skicka elektriska in- och utgångssignaler över
ventilsystemets bussanslutning.
Till ventilsystemet med fältbussnod kan såväl input- som
outputmoduler i valfri kombination anslutas – sammanlagt
dock maximalt 6 moduler. Ordningsföljden är valfri.
O
Se till att respektera belastningsgränserna!
Fältbussnoden försörjer inputmodulens ingångar. Den
maximala totalströmmen för alla ingångarna är 0,7 A.
Outputmodulen spänningsförsörjs över en M12-anslutning med
en spänningsförsörjning för 4 utgångar (M8) var (se Tab. 12 på
sidan 405).
