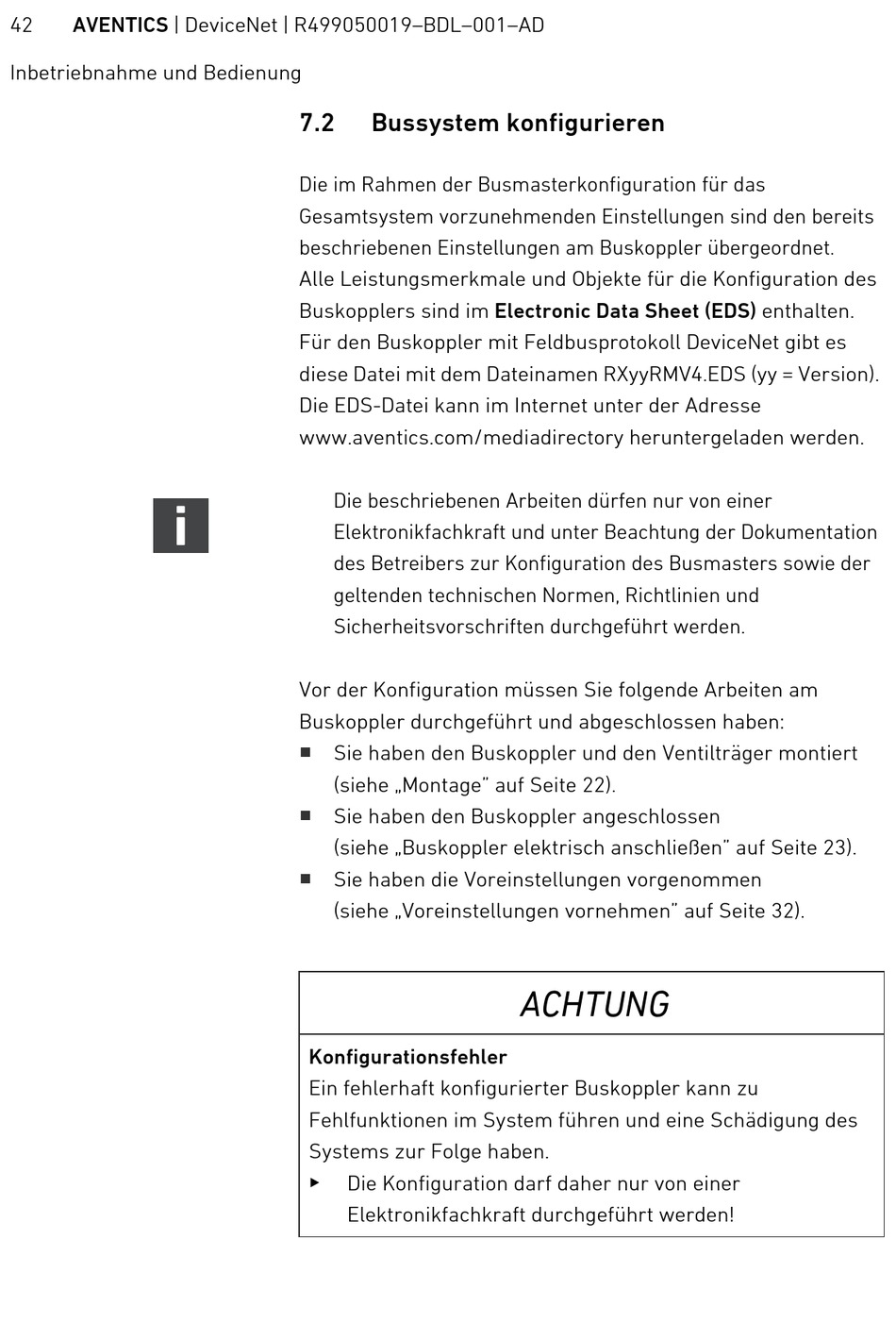

42 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Inbetriebnahme und Bedienung
7.2

Bussystem konfigurieren

Die im Rahmen der Busmasterkonfiguration für das
Gesamtsystem vorzunehmenden Einstellungen sind den bereits
beschriebenen Einstellungen am Buskoppler übergeordnet.
Alle Leistungsmerkmale und Objekte für die Konfiguration des
Buskopplers sind im Electronic Data Sheet (EDS) enthalten.
Für den Buskoppler mit Feldbusprotokoll DeviceNet gibt es
diese Datei mit dem Dateinamen RXyyRMV4.EDS (yy = Version).
Die EDS-Datei kann im Internet unter der Adresse
www.aventics.com/mediadirectory heruntergeladen werden.
Die beschriebenen Arbeiten dürfen nur von einer
Elektronikfachkraft und unter Beachtung der Dokumentation
des Betreibers zur Konfiguration des Busmasters sowie der
geltenden technischen Normen, Richtlinien und
Sicherheitsvorschriften durchgeführt werden.
Vor der Konfiguration müssen Sie folgende Arbeiten am
Buskoppler durchgeführt und abgeschlossen haben:
W
Sie haben den Buskoppler und den Ventilträger montiert
(siehe „Montage" auf Seite 22).
W
Sie haben den Buskoppler angeschlossen
(siehe „Buskoppler elektrisch anschließen" auf Seite 23).
W
Sie haben die Voreinstellungen vorgenommen
(siehe „Voreinstellungen vornehmen" auf Seite 32).
Konfigurationsfehler
Ein fehlerhaft konfigurierter Buskoppler kann zu
Fehlfunktionen im System führen und eine Schädigung des
Systems zur Folge haben.
O
Die Konfiguration darf daher nur von einer
Elektronikfachkraft durchgeführt werden!
ACHTUNG
