274 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Smontaggio e sostituzione

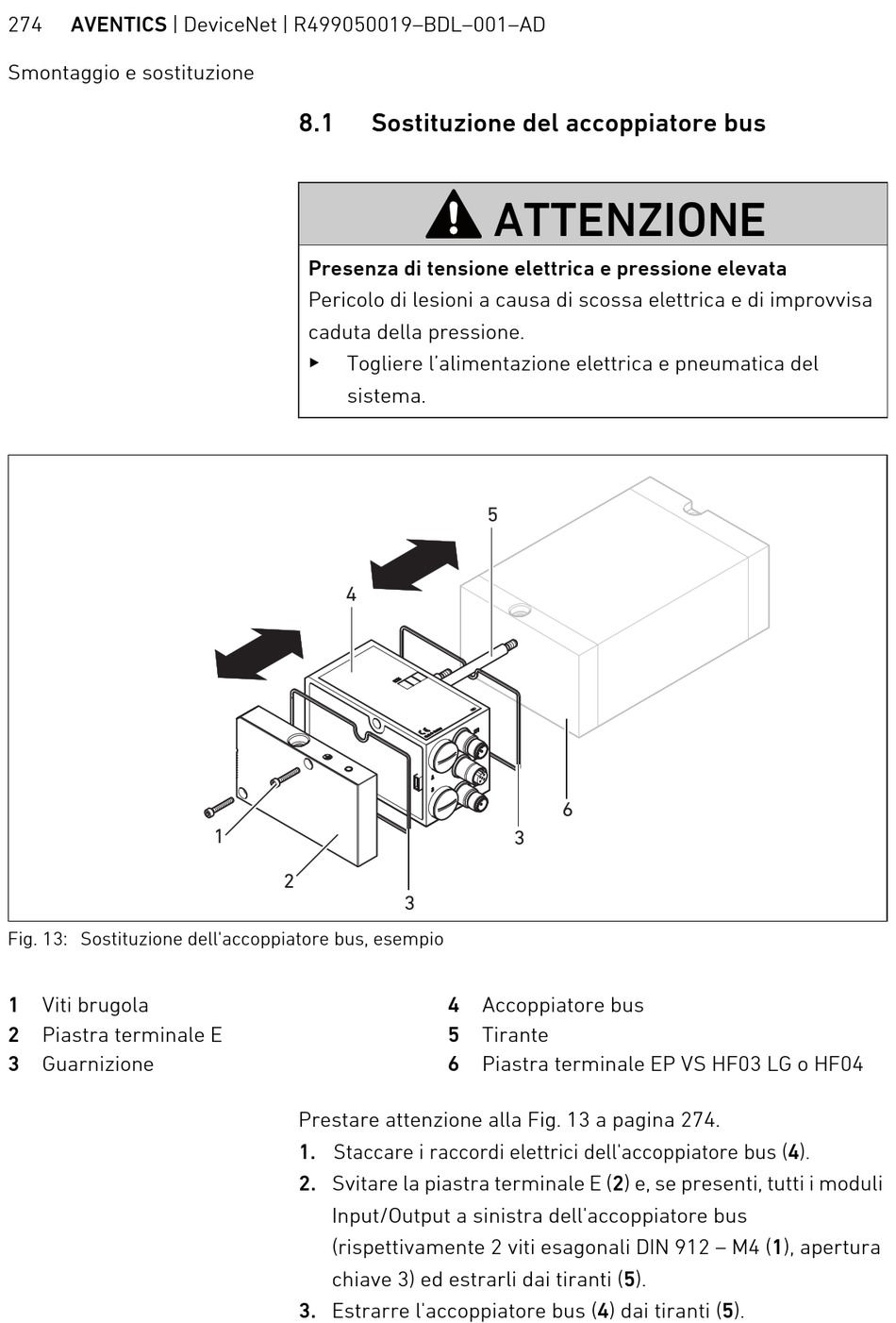

Fig. 13: Sostituzione dell'accoppiatore bus, esempio
1 Viti brugola
2 Piastra terminale E
3 Guarnizione
8.1

Sostituzione del accoppiatore bus

Presenza di tensione elettrica e pressione elevata
Pericolo di lesioni a causa di scossa elettrica e di improvvisa
caduta della pressione.
O
Togliere l'alimentazione elettrica e pneumatica del
sistema.
4
1
2
Prestare attenzione alla Fig. 13 a pagina 274.
1. Staccare i raccordi elettrici dell'accoppiatore bus (4).
2. Svitare la piastra terminale E (2) e, se presenti, tutti i moduli
Input/Output a sinistra dell'accoppiatore bus
(rispettivamente 2 viti esagonali DIN 912 – M4 (1), apertura
chiave 3) ed estrarli dai tiranti (5).
3. Estrarre l'accoppiatore bus (4) dai tiranti (5).
ATTENZIONE
5
6
3
3
4 Accoppiatore bus
5 Tirante
6 Piastra terminale EP VS HF03 LG o HF04
