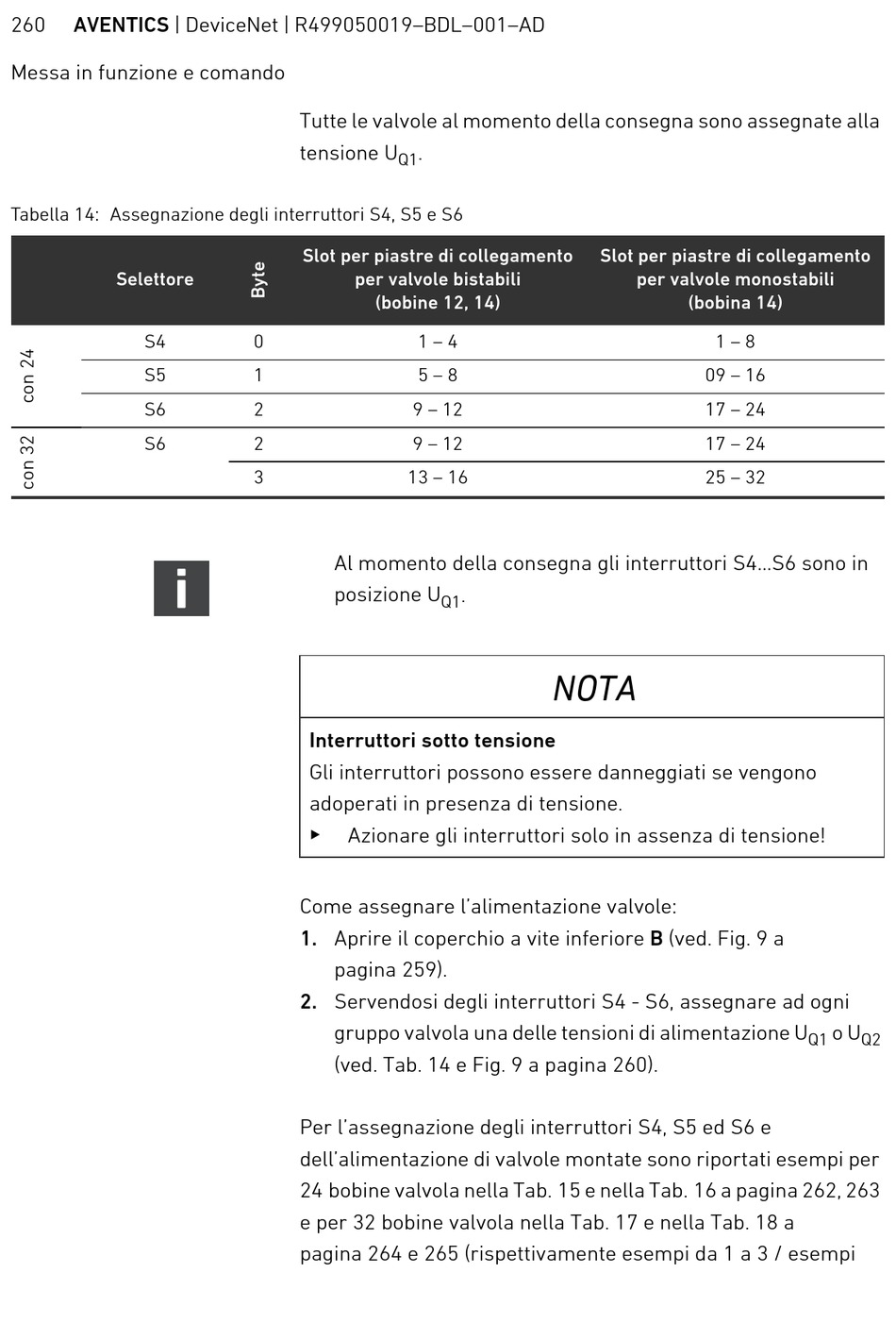

260 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Messa in funzione e comando
Tabella 14: Assegnazione degli interruttori S4, S5 e S6
Selettore
S4
S5
S6
S6
Tutte le valvole al momento della consegna sono assegnate alla
tensione U .
Q1
Slot per piastre di collegamento
per valvole bistabili
(bobine 12, 14)
0 1 – 4
1 5 – 8
2 9 – 12
2 9 – 12
3 13 – 16
Al momento della consegna gli interruttori S4...S6 sono in
posizione U
Interruttori sotto tensione
Gli interruttori possono essere danneggiati se vengono
adoperati in presenza di tensione.
O
Azionare gli interruttori solo in assenza di tensione!
Come assegnare l'alimentazione valvole:
1. Aprire il coperchio a vite inferiore B (ved. Fig. 9 a
pagina 259).
2. Servendosi degli interruttori S4 - S6, assegnare ad ogni
gruppo valvola una delle tensioni di alimentazione U
(ved. Tab. 14 e Fig. 9 a pagina 260).
Per l'assegnazione degli interruttori S4, S5 ed S6 e
dell'alimentazione di valvole montate sono riportati esempi per
24 bobine valvola nella Tab. 15 e nella Tab. 16 a pagina 262, 263
e per 32 bobine valvola nella Tab. 17 e nella Tab. 18 a
pagina 264 e 265 (rispettivamente esempi da 1 a 3 / esempi
Slot per piastre di collegamento
.
Q1
NOTA
per valvole monostabili
(bobina 14)
1 – 8
09 – 16
17 – 24
17 – 24
25 – 32
o U
Q1 Q2
