Montaggio

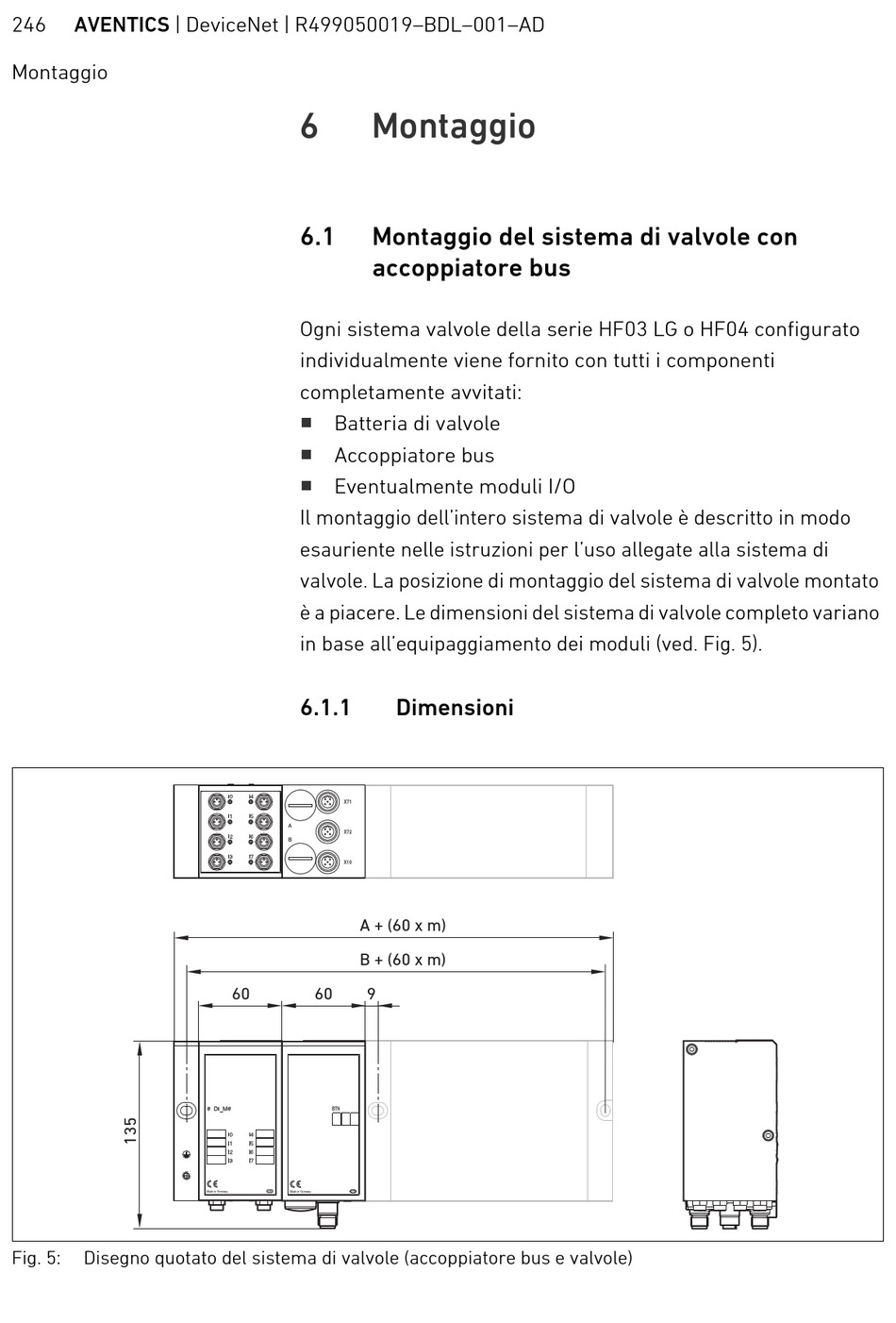

Fig. 5: Disegno quotato del sistema di valvole (accoppiatore bus e valvole)
6 Montaggio
6.1 Montaggio del sistema di valvole con
accoppiatore bus
Ogni sistema valvole della serie HF03 LG o HF04 configurato
individualmente viene fornito con tutti i componenti
completamente avvitati:
W
Batteria di valvole
W
Accoppiatore bus
W
Eventualmente moduli I/O
Il montaggio dell'intero sistema di valvole è descritto in modo
esauriente nelle istruzioni per l'uso allegate alla sistema di
valvole. La posizione di montaggio del sistema di valvole montato
è a piacere. Le dimensioni del sistema di valvole completo variano
in base all'equipaggiamento dei moduli (ved. Fig. 5).
6.1.1

Dimensioni

A + (60 x m)
B + (60 x m)
60 60 9
