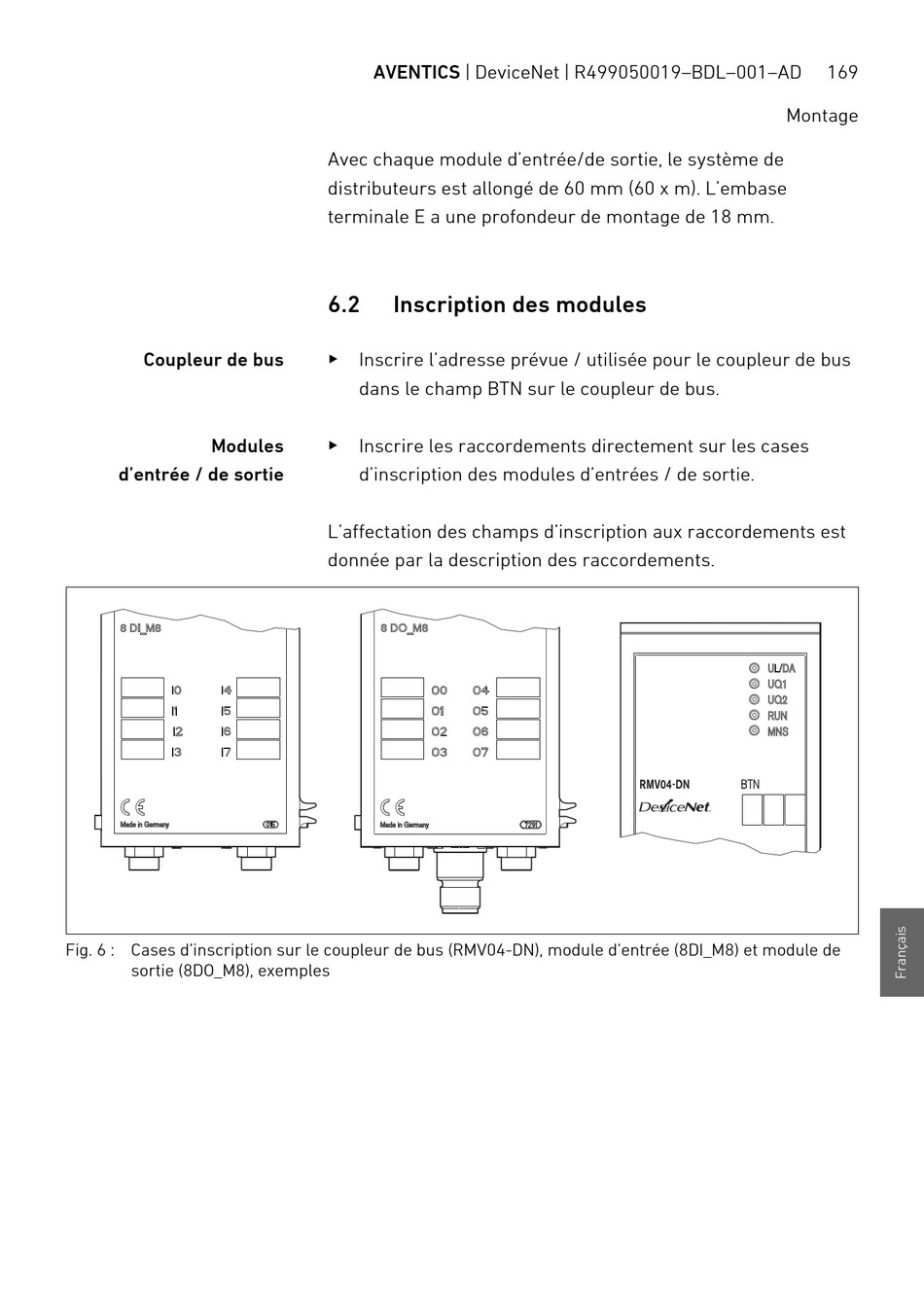

Fig. 6 : Cases d'inscription sur le coupleur de bus (RMV04-DN), module d'entrée (8DI_M8) et module de
sortie (8DO_M8), exemples
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Avec chaque module d'entrée/de sortie, le système de
distributeurs est allongé de 60 mm (60 x m). L'embase
terminale E a une profondeur de montage de 18 mm.
6.2

Inscription des modules

O
Inscrire l'adresse prévue / utilisée pour le coupleur de bus
dans le champ BTN sur le coupleur de bus.
O
Inscrire les raccordements directement sur les cases
d'inscription des modules d'entrées / de sortie.
L'affectation des champs d'inscription aux raccordements est
donnée par la description des raccordements.
