AVENTICS | DeviceNet | R499050019–BDL–001–AD
7

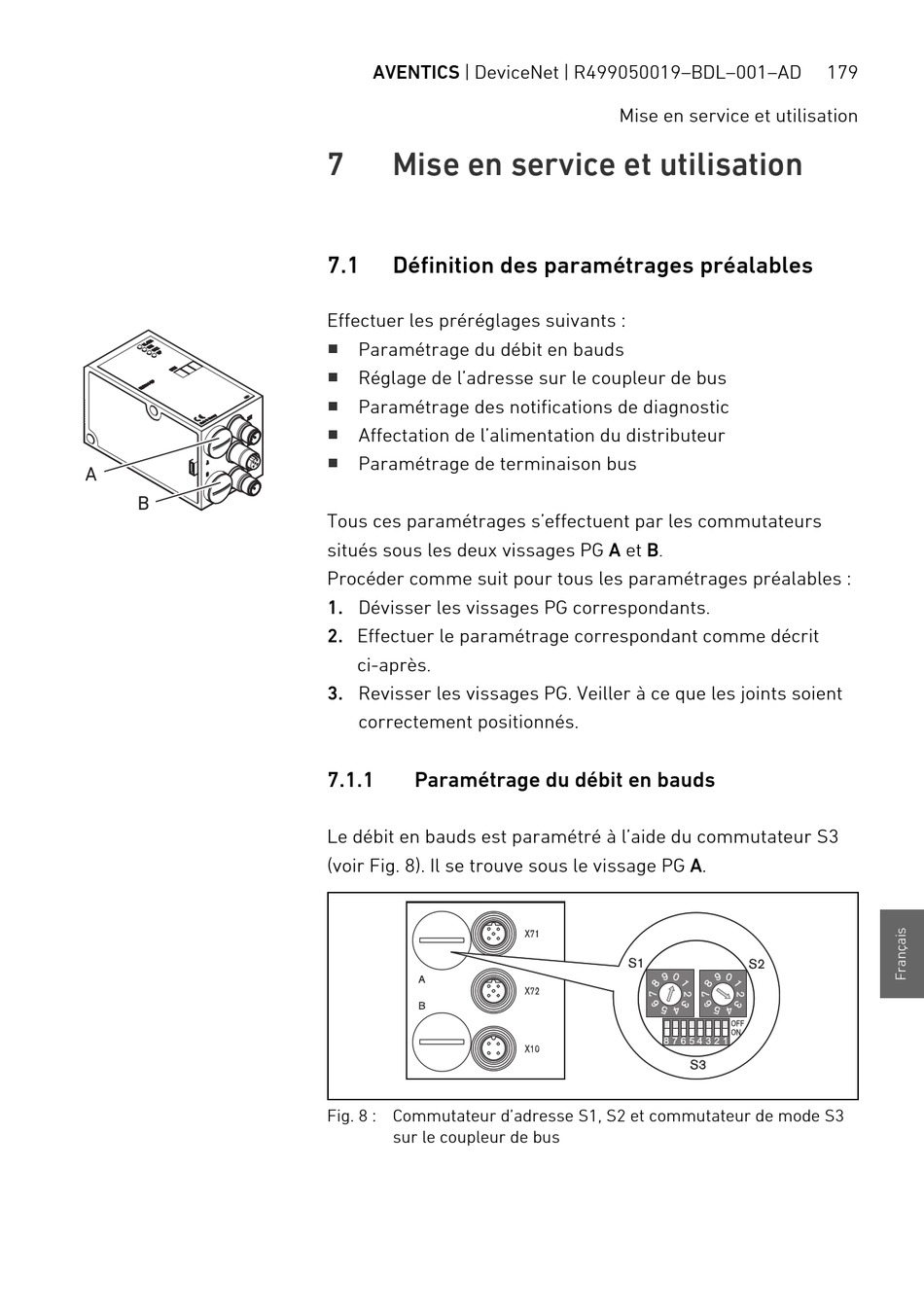

Mise en service et utilisation

7.1 Définition des paramétrages préalables
Effectuer les préréglages suivants :
W
Paramétrage du débit en bauds
W
Réglage de l'adresse sur le coupleur de bus
W
Paramétrage des notifications de diagnostic
W
Affectation de l'alimentation du distributeur
W
Paramétrage de terminaison bus
Tous ces paramétrages s'effectuent par les commutateurs
situés sous les deux vissages PG A et B.
Procéder comme suit pour tous les paramétrages préalables :
1. Dévisser les vissages PG correspondants.
2. Effectuer le paramétrage correspondant comme décrit
ci-après.
3. Revisser les vissages PG. Veiller à ce que les joints soient
correctement positionnés.
7.1.1 Paramétrage du débit en bauds
Le débit en bauds est paramétré à l'aide du commutateur S3
(voir Fig. 8). Il se trouve sous le vissage PG A.
Fig. 8 : Commutateur d'adresse S1, S2 et commutateur de mode S3
sur le coupleur de bus
