172 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
1
1
2
6.3.2
1. Effectuer l'affectation correcte des broches (voir Tab. 5 à la
page 171) des raccords enfichables, lors de l'utilisation de
câbles non confectionnés.
2. Raccorder le câble bus entrant au X71 (1).
3. Dévisser le vissage PG B correspondant.
2
4. Relier au module suivant le câble bus sortant via la sortie
X72 (2).
5. Positionner le commutateur S8 sur « OFF » (terminaison
bus = OFF, voir « Paramétrage de terminaison bus » à la
page 188).
6. Revisser le vissage PG B correspondant. Faire attention à ce
que le joint soit correctement positionné.
7. En cas d'utilisation de câbles et de connecteurs non
confectionnés avec boîtier métallique, raccorder le blindage
directement sur le boîtier du connecteur (boîtier CEM) aux
deux côtés du câble bus. Cela permet de protéger les câbles
de données contre les parasites. S'assurer que le boîtier du
connecteur est solidement connecté au boîtier du coupleur
de bus.
6.3.3
1. Effectuer l'affectation correcte des broches (voir Tab. 5 à la
page 171) des raccords enfichables, lors de l'utilisation de
câbles non confectionnés.
2. Raccorder le câble bus seulement au X71 (1).
3. Dévisser le vissage PG B correspondant.
4. Compléter le bus avec le connecteur S8 (connecteur dans la
position « ON ») avec la terminaison bus disponible de
manière interne (voir « Paramétrage de terminaison bus » à
la page 188).
5. Revisser le vissage PG B correspondant. Faire attention à ce
que le joint soit correctement positionné.

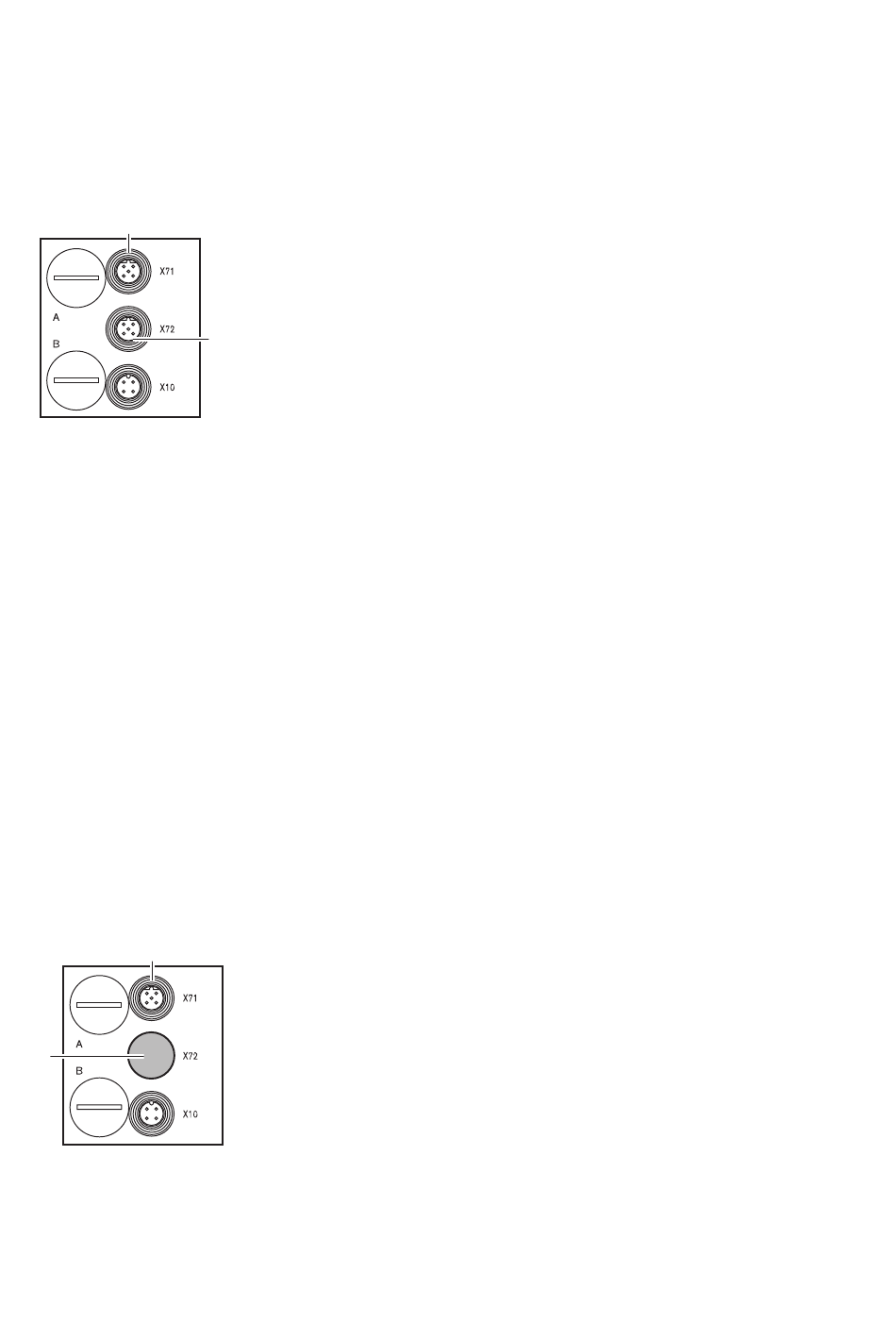

Raccordement du coupleur de bus en tant que
station intermédiaire
Raccordement du coupleur de bus en tant que
dernière station
