30 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montage
O0...O7
4
3 1
1 2
5
4

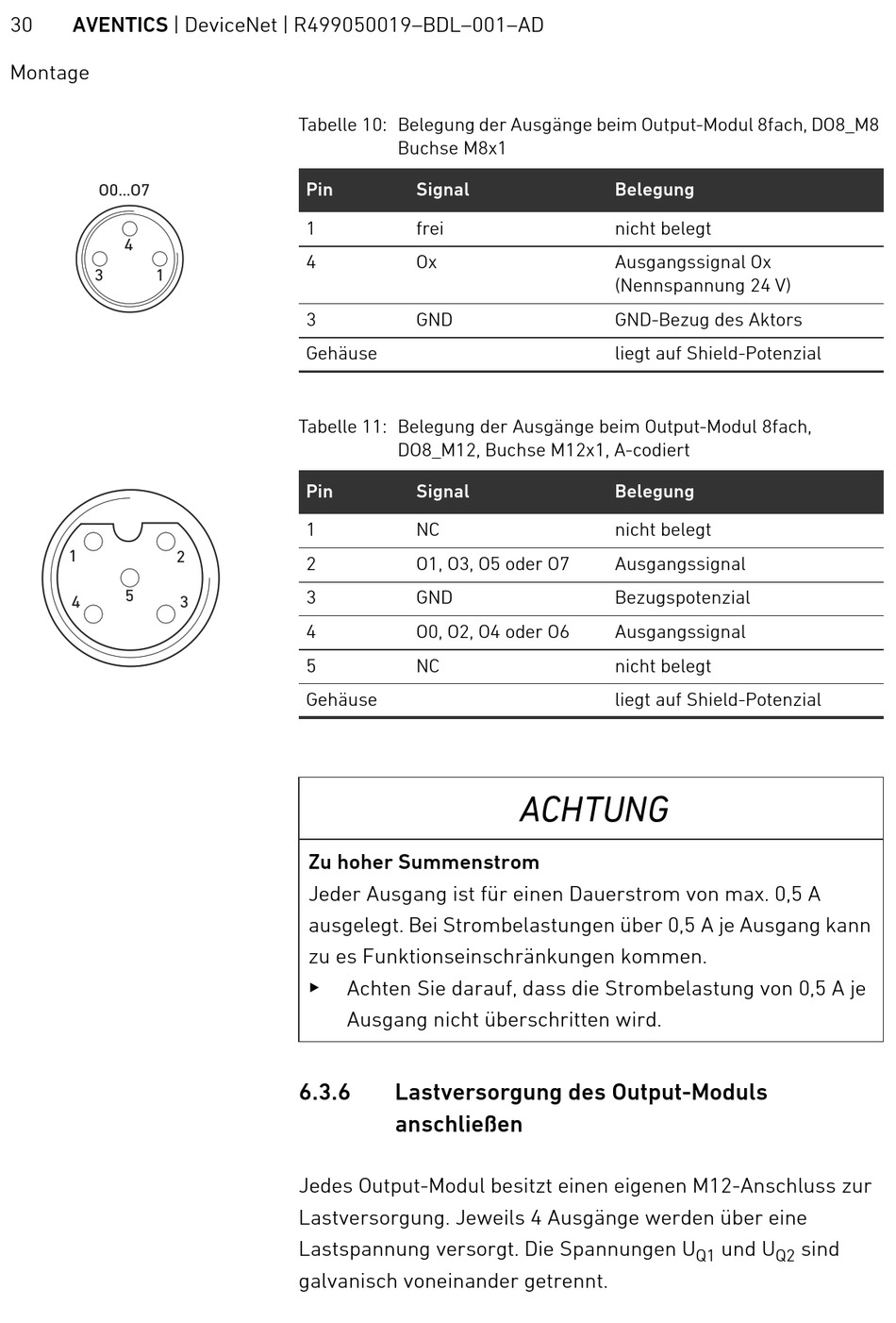

Tabelle 10: Belegung der Ausgänge beim Output-Modul 8fach, DO8_M8
Pin
1
4
3
Gehäuse
Tabelle 11: Belegung der Ausgänge beim Output-Modul 8fach,
Pin
1
2
3
3
4
5
Gehäuse
Zu hoher Summenstrom
Jeder Ausgang ist für einen Dauerstrom von max. 0,5 A
ausgelegt. Bei Strombelastungen über 0,5 A je Ausgang kann
zu es Funktionseinschränkungen kommen.
O
Achten Sie darauf, dass die Strombelastung von 0,5 A je
Ausgang nicht überschritten wird.
6.3.6
Jedes Output-Modul besitzt einen eigenen M12-Anschluss zur
Lastversorgung. Jeweils 4 Ausgänge werden über eine
Lastspannung versorgt. Die Spannungen U
galvanisch voneinander getrennt.
Buchse M8x1
Signal
frei
Ox
GND
DO8_M12, Buchse M12x1, A-codiert
Signal
NC
O1, O3, O5 oder O7
GND
O0, O2, O4 oder O6
NC
ACHTUNG
Lastversorgung des Output-Moduls
anschließen
Belegung
nicht belegt
Ausgangssignal Ox
(Nennspannung 24 V)
GND-Bezug des Aktors
liegt auf Shield-Potenzial
Belegung
nicht belegt
Ausgangssignal
Bezugspotenzial
Ausgangssignal
nicht belegt
liegt auf Shield-Potenzial
und U
Q1 Q2
sind
