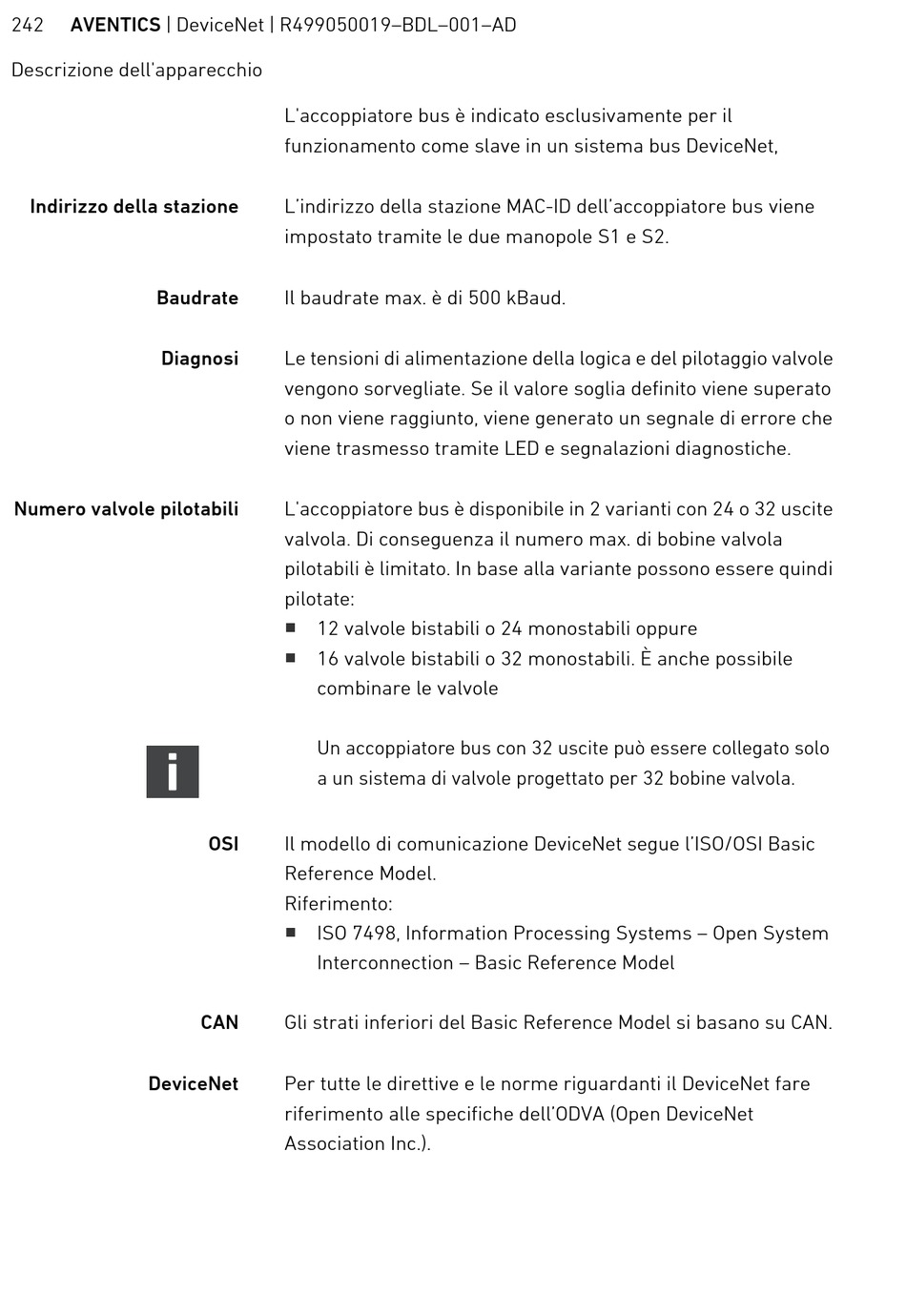

Aventics CMS, B-Design Betriebsanleitung Seite 242

242 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Descrizione dell'apparecchio
Indirizzo della stazione
Baudrate
Diagnosi
Numero valvole pilotabili
DeviceNet
L'accoppiatore bus è indicato esclusivamente per il
funzionamento come slave in un sistema bus DeviceNet,
L'indirizzo della stazione MAC-ID dell'accoppiatore bus viene
impostato tramite le due manopole S1 e S2.
Il baudrate max. è di 500 kBaud.
Le tensioni di alimentazione della logica e del pilotaggio valvole
vengono sorvegliate. Se il valore soglia definito viene superato
o non viene raggiunto, viene generato un segnale di errore che
viene trasmesso tramite LED e segnalazioni diagnostiche.
L'accoppiatore bus è disponibile in 2 varianti con 24 o 32 uscite
valvola. Di conseguenza il numero max. di bobine valvola
pilotabili è limitato. In base alla variante possono essere quindi
pilotate:
W
12 valvole bistabili o 24 monostabili oppure
W
16 valvole bistabili o 32 monostabili. È anche possibile
combinare le valvole
Un accoppiatore bus con 32 uscite può essere collegato solo
a un sistema di valvole progettato per 32 bobine valvola.
OSI Il modello di comunicazione DeviceNet segue l'ISO/OSI Basic
Reference Model.
Riferimento:
W
ISO 7498, Information Processing Systems – Open System
Interconnection – Basic Reference Model
CAN Gli strati inferiori del Basic Reference Model si basano su CAN.
Per tutte le direttive e le norme riguardanti il DeviceNet fare
riferimento alle specifiche dell'ODVA (Open DeviceNet
Association Inc.).
