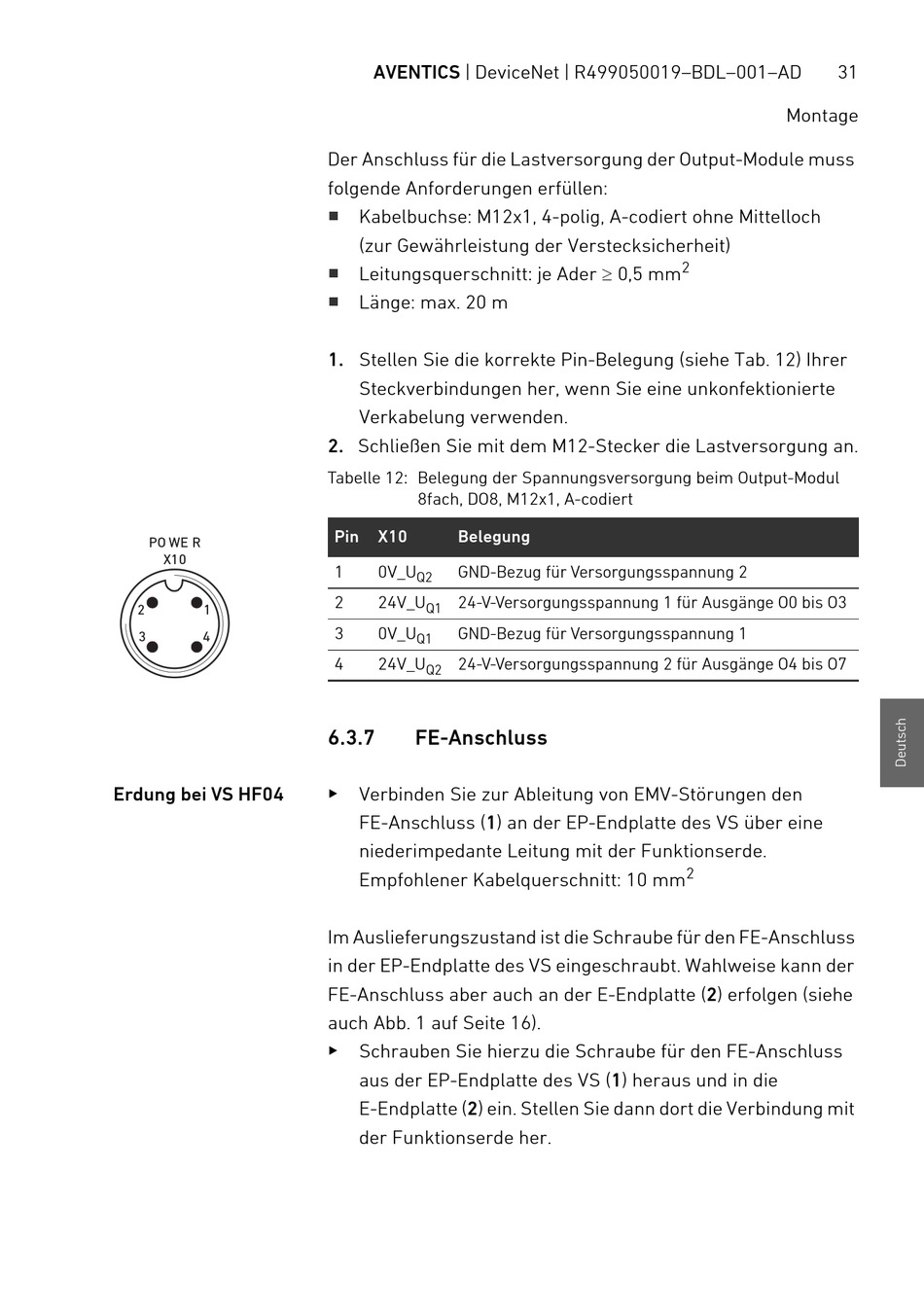

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Der Anschluss für die Lastversorgung der Output-Module muss
folgende Anforderungen erfüllen:
W
Kabelbuchse: M12x1, 4-polig, A-codiert ohne Mittelloch
(zur Gewährleistung der Verstecksicherheit)
Leitungsquerschnitt: je Ader  0,5 mm
W
W
Länge: max. 20 m
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 12) Ihrer
Steckverbindungen her, wenn Sie eine unkonfektionierte
Verkabelung verwenden.
2. Schließen Sie mit dem M12-Stecker die Lastversorgung an.
Tabelle 12: Belegung der Spannungsversorgung beim Output-Modul
8fach, DO8, M12x1, A-codiert
Pin X10 Belegung
1 0V_U GND-Bezug für Versorgungsspannung 2
Q2
2 24V_U 24-V-Versorgungsspannung 1 für Ausgänge O0 bis O3
Q1
3 0V_U GND-Bezug für Versorgungsspannung 1
Q1
4 24V_U 24-V-Versorgungsspannung 2 für Ausgänge O4 bis O7
Q2
6.3.7

FE-Anschluss

O
Verbinden Sie zur Ableitung von EMV-Störungen den
FE-Anschluss (1) an der EP-Endplatte des VS über eine
niederimpedante Leitung mit der Funktionserde.
Empfohlener Kabelquerschnitt: 10 mm
Im Auslieferungszustand ist die Schraube für den FE-Anschluss
in der EP-Endplatte des VS eingeschraubt. Wahlweise kann der
FE-Anschluss aber auch an der E-Endplatte (2) erfolgen (siehe
auch Abb. 1 auf Seite 16).
O
Schrauben Sie hierzu die Schraube für den FE-Anschluss
aus der EP-Endplatte des VS (1) heraus und in die
E-Endplatte (2) ein. Stellen Sie dann dort die Verbindung mit
der Funktionserde her.
31
Montage
2
2
