Modulo Input
I0...I7
4
3 1
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Predisporre le potenze secondo Tab. 7, a pagina 252. Scegliere
le sezioni dei cavi in base alle relative lunghezze ed alle correnti
a cui i cavi saranno soggetti.

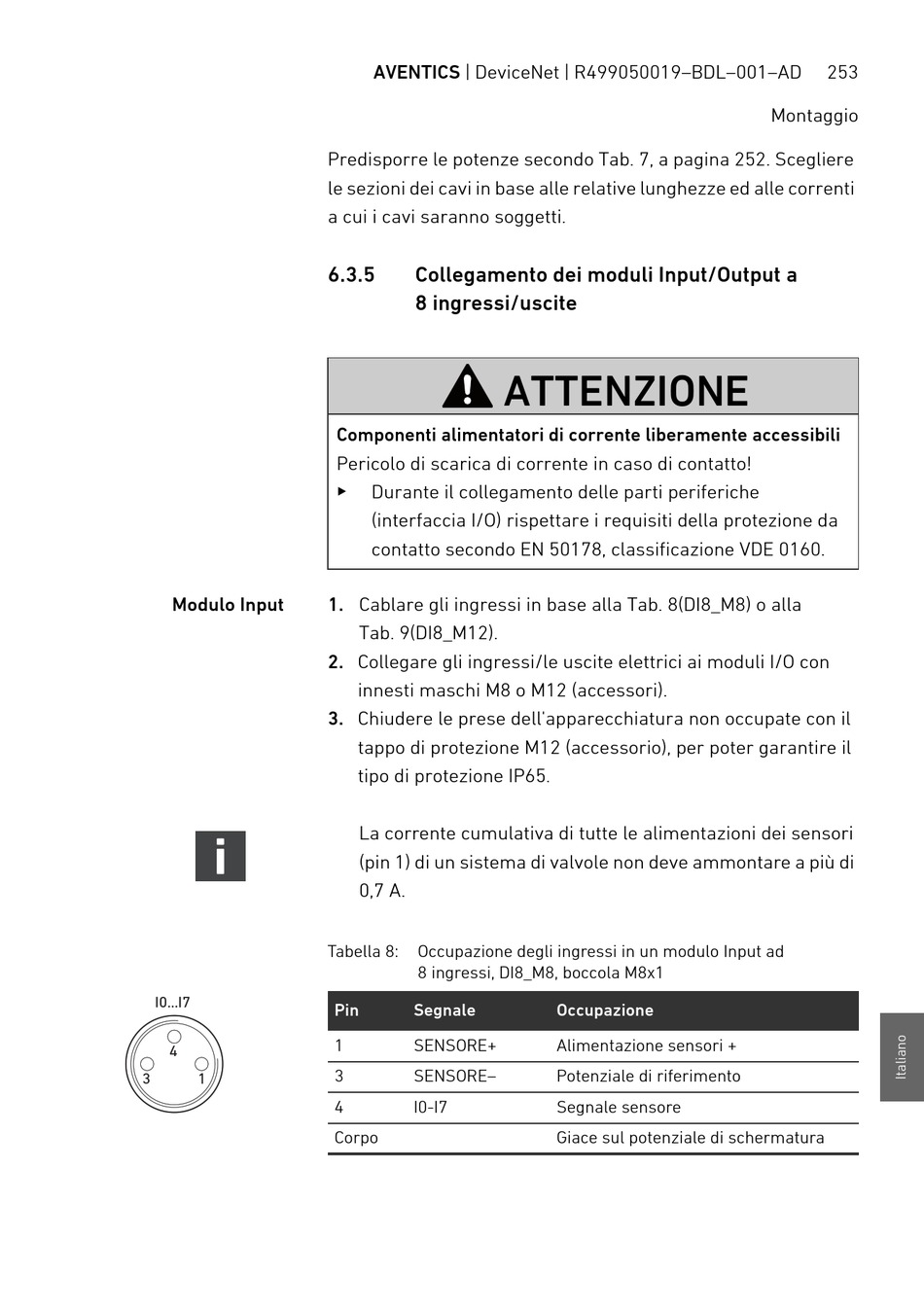

6.3.5 Collegamento dei moduli Input/Output a
8 ingressi/uscite
Componenti alimentatori di corrente liberamente accessibili
Pericolo di scarica di corrente in caso di contatto!
O
Durante il collegamento delle parti periferiche
(interfaccia I/O) rispettare i requisiti della protezione da
contatto secondo EN 50178, classificazione VDE 0160.
1. Cablare gli ingressi in base alla Tab. 8(DI8_M8) o alla
Tab. 9(DI8_M12).
2. Collegare gli ingressi/le uscite elettrici ai moduli I/O con
innesti maschi M8 o M12 (accessori).
3. Chiudere le prese dell'apparecchiatura non occupate con il
tappo di protezione M12 (accessorio), per poter garantire il
tipo di protezione IP65.
La corrente cumulativa di tutte le alimentazioni dei sensori
(pin 1) di un sistema di valvole non deve ammontare a più di
0,7 A.
Tabella 8: Occupazione degli ingressi in un modulo Input ad
8 ingressi, DI8_M8, boccola M8x1
Pin Segnale
1 SENSORE+
3 SENSORE–
4 I0-I7
Corpo
ATTENZIONE
Occupazione
Alimentazione sensori +
Potenziale di riferimento
Segnale sensore
Giace sul potenziale di schermatura
253
Montaggio
