370 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Apéndice
Diagnostic Data Length
Diagnostic Status
Configuration Length,
Configuration Data

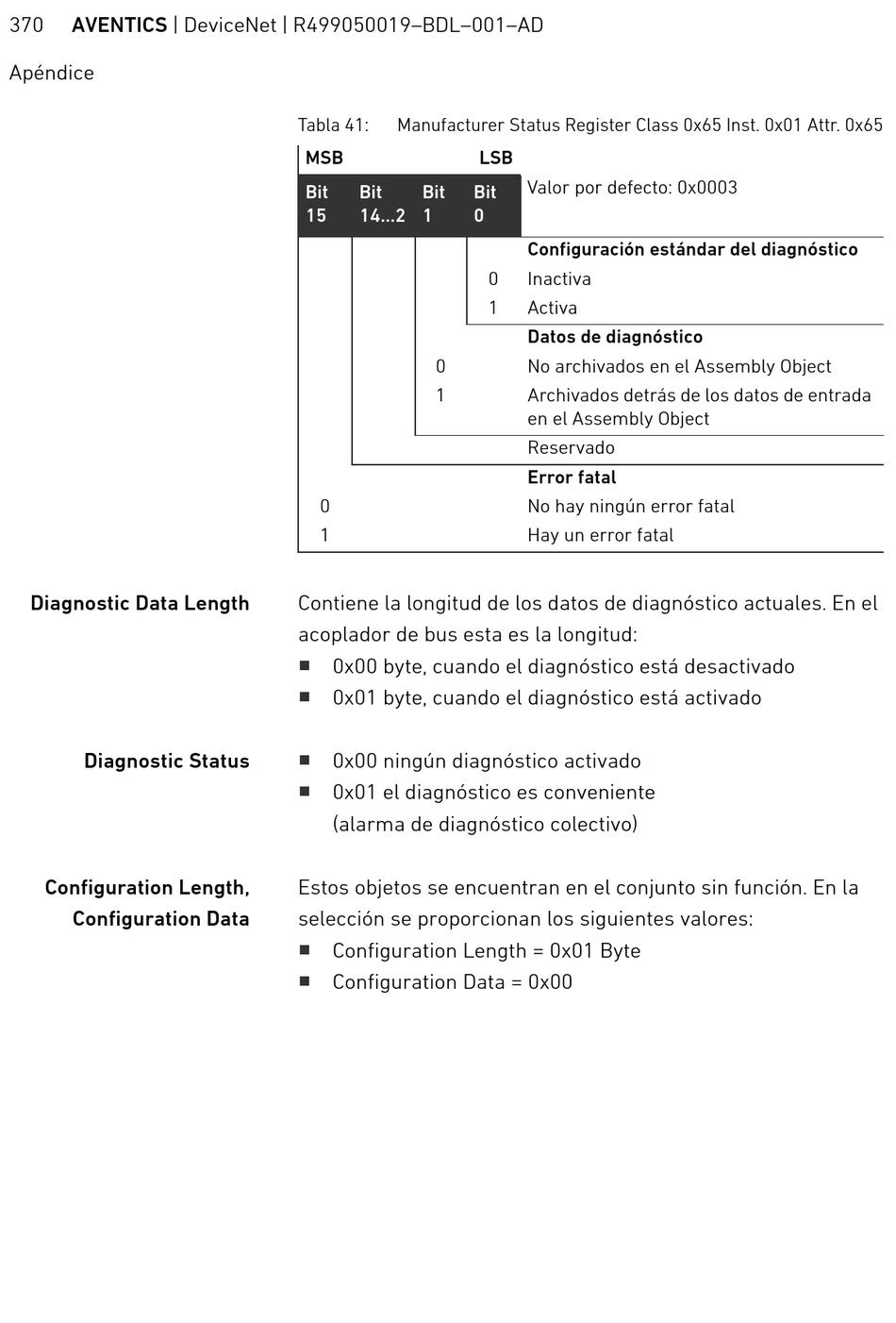

Tabla 41: Manufacturer Status Register Class 0x65 Inst. 0x01 Attr. 0x65
MSB
Bit Bit Bit
15 14...2 1
0
1
0
1
Contiene la longitud de los datos de diagnóstico actuales. En el
acoplador de bus esta es la longitud:
W
0x00 byte, cuando el diagnóstico está desactivado
W
0x01 byte, cuando el diagnóstico está activado
W
0x00 ningún diagnóstico activado
W
0x01 el diagnóstico es conveniente
(alarma de diagnóstico colectivo)
Estos objetos se encuentran en el conjunto sin función. En la
selección se proporcionan los siguientes valores:
W
Configuration Length = 0x01 Byte
W
Configuration Data = 0x00
LSB
Valor por defecto: 0x0003
Bit
0
Configuración estándar del diagnóstico
0 Inactiva
1 Activa
Datos de diagnóstico
No archivados en el Assembly Object
Archivados detrás de los datos de entrada
en el Assembly Object
Reservado
Error fatal
No hay ningún error fatal
Hay un error fatal
