276 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Smontaggio e sostituzione
1
2

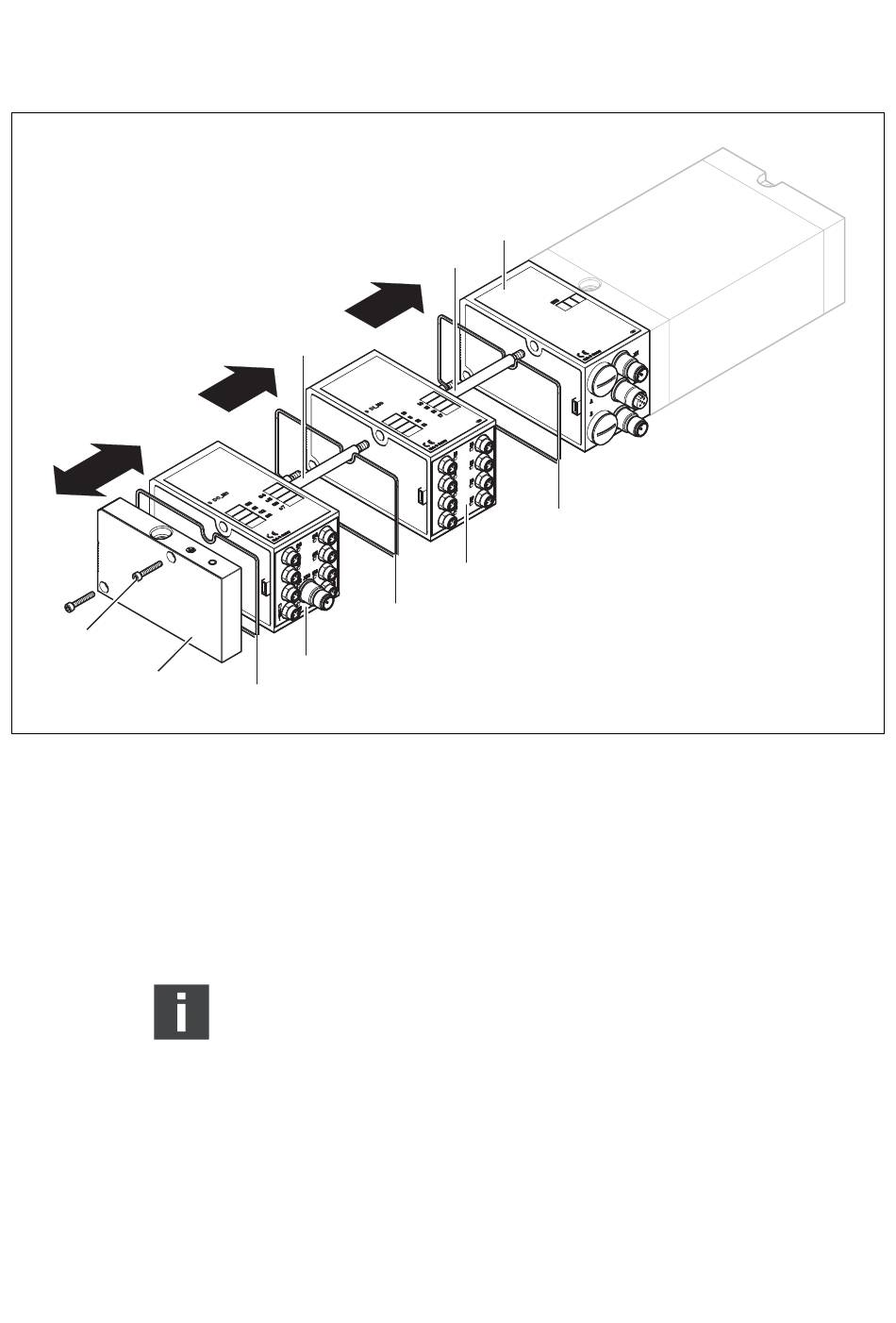

Fig. 14: Montaggio del modulo Input/Output ad esempio con VS HF03 LG (A) e VS HF04 (B)
1 Viti brugola
2 Piastra terminale E
3 Guarnizione
4 Modulo Output
6
3
4
3
In una sistema di valvole pneumatiche possono essere
montati in tutto al massimo 6 moduli (moduli Input o
Output). Rispettare il carico di corrente consentito!
Prestare attenzione alla Fig. 14 a pagina 276.
1. Svitare la piastra terminale E (2) dell'accoppiatore bus (7) o
dell'ultimo modulo Input (5)/Output (4) del sistema di valvole
(2 viti esagonali DIN 912 – M4 (1), apertura chiave 3) ed
estrarre la piastra dai tiranti (6).
7
6
3
5
5 Modulo Input
6 Tirante
7 Accoppiatore bus
