256 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montaggio
Messa a terra sistema di
valvole HF04
Messa a terra sistema di
valvole HF03 LG
6.3.7

Attacco FE

O
Per disperdere disturbi EMC, predisporre una messa a terra
funzionale, collegando con un cavo a bassa impedenza
l'attacco FE (1) alla piastra terminale EP del sistema di
valvole. Sezione cavo consigliata: 10 mm
Alla consegna la vite per l'attacco FE è già montata nella piastra
terminale EP. Tuttavia l'attacco FE può, a scelta, anche essere
collegato sulla piastra terminale E (2) (ved. anche Fig. 1 a
pagina 240).
O
A tale scopo svitare la vite per l'attacco FE dalla piastra
terminale EP del sistema di valvole (1) ed avvitarla nella
piastra terminale E (2). Instaurare quindi il collegamento
con la messa a terra funzionale.

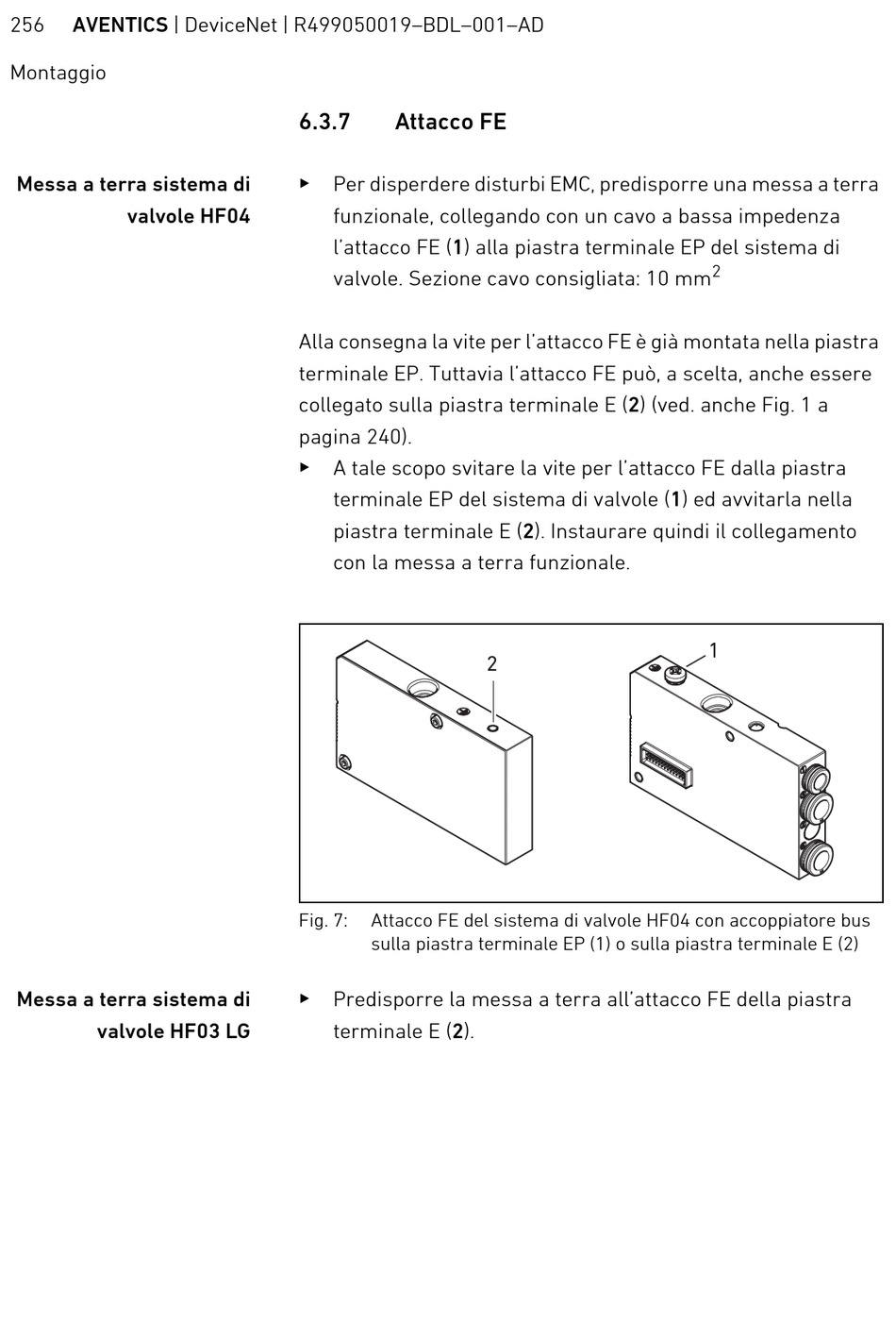

Fig. 7: Attacco FE del sistema di valvole HF04 con accoppiatore bus
sulla piastra terminale EP (1) o sulla piastra terminale E (2)
O
Predisporre la messa a terra all'attacco FE della piastra
terminale E (2).
2
2
1
