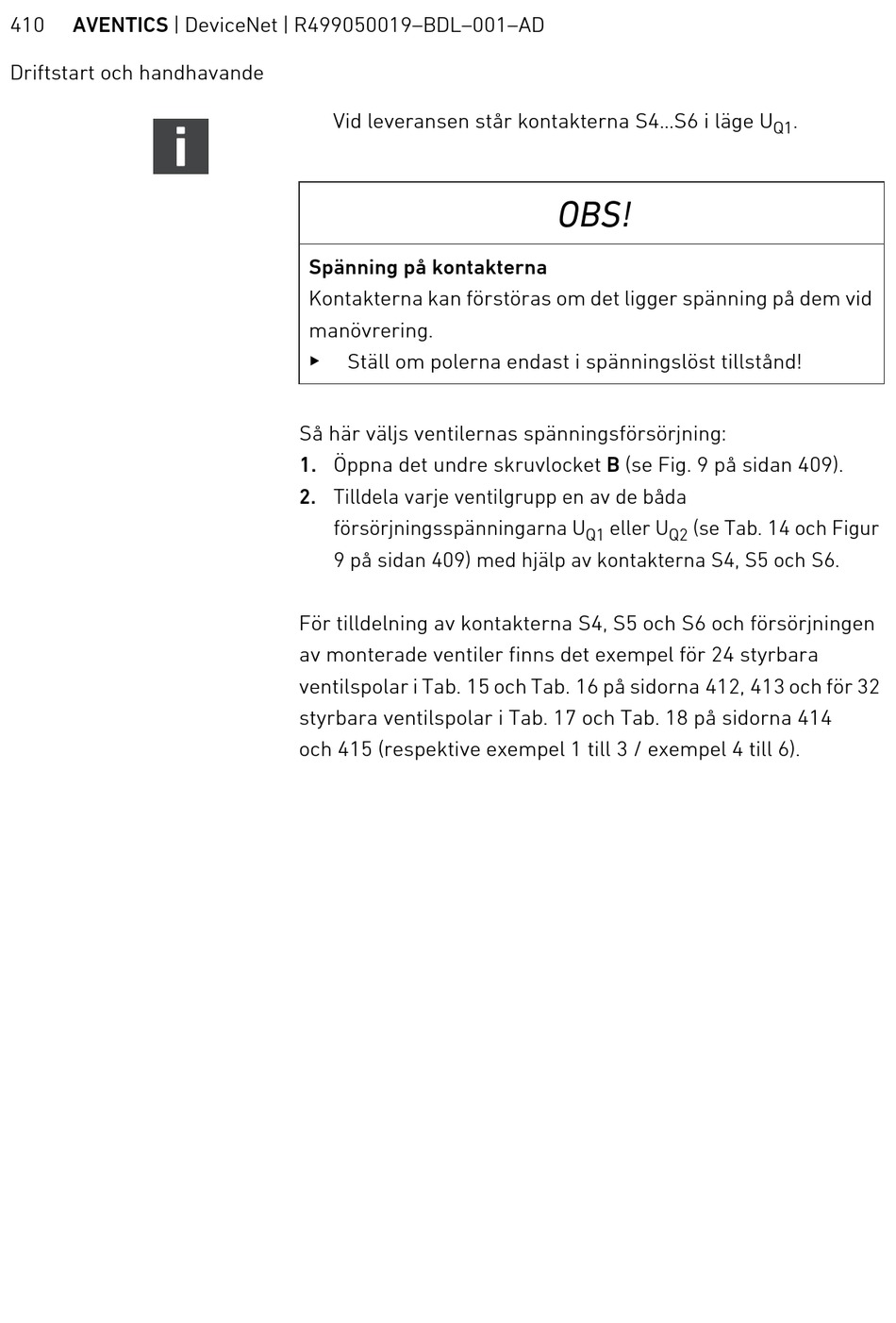

410 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Driftstart och handhavande
Vid leveransen står kontakterna S4...S6 i läge U
Spänning på kontakterna
Kontakterna kan förstöras om det ligger spänning på dem vid
manövrering.
O
Ställ om polerna endast i spänningslöst tillstånd!
Så här väljs ventilernas spänningsförsörjning:
1. Öppna det undre skruvlocket B (se Fig. 9 på sidan 409).
2. Tilldela varje ventilgrupp en av de båda
försörjningsspänningarna U
9 på sidan 409) med hjälp av kontakterna S4, S5 och S6.
För tilldelning av kontakterna S4, S5 och S6 och försörjningen
av monterade ventiler finns det exempel för 24 styrbara
ventilspolar i Tab. 15 och Tab. 16 på sidorna 412, 413 och för 32
styrbara ventilspolar i Tab. 17 och Tab. 18 på sidorna 414
och 415 (respektive exempel 1 till 3 / exempel 4 till 6).
OBS!
eller U (se Tab. 14 och Figur
Q1 Q2
.
Q1
