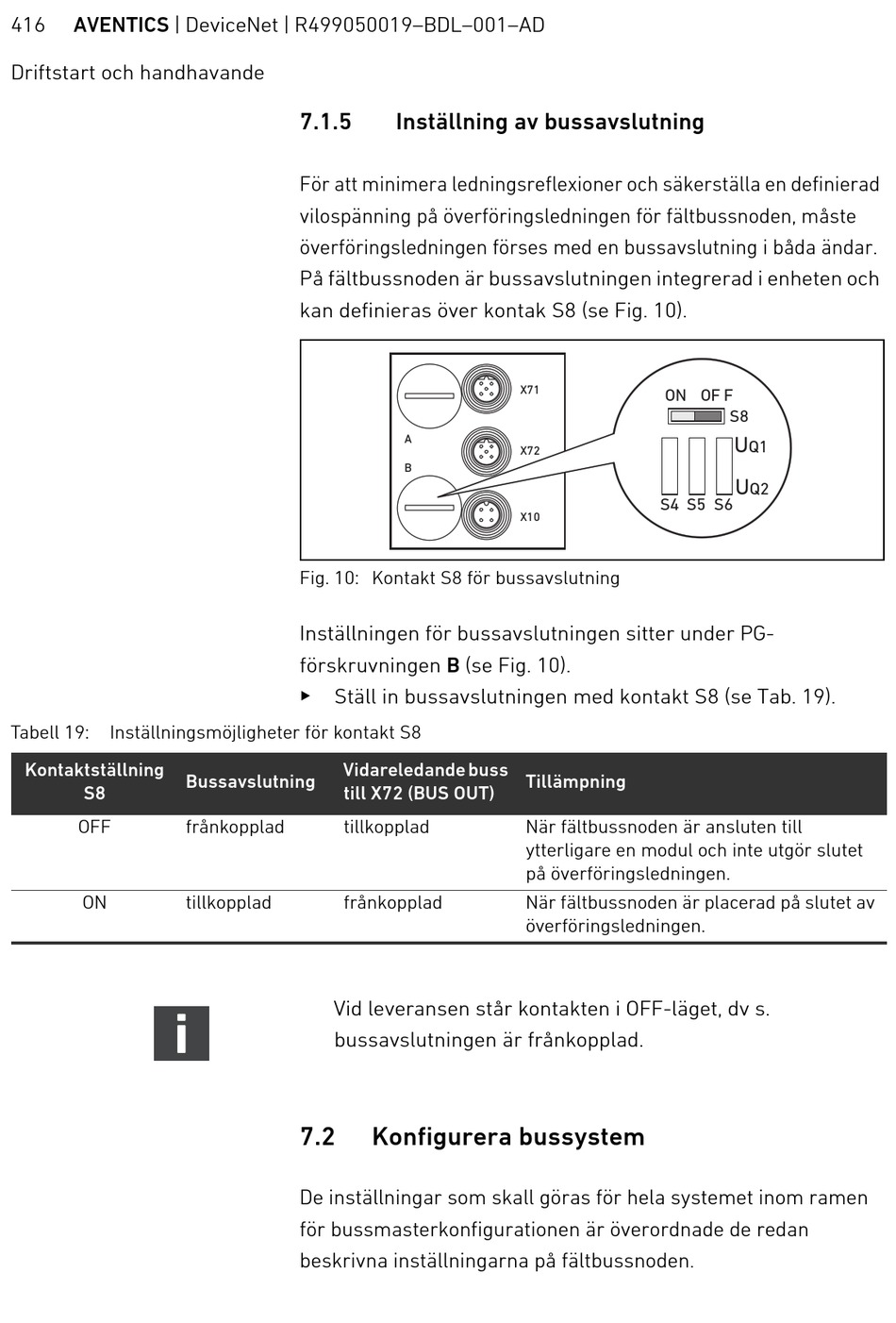

416 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Driftstart och handhavande
Tabell 19: Inställningsmöjligheter för kontakt S8
Kontaktställning
S8
OFF
ON
7.1.5
För att minimera ledningsreflexioner och säkerställa en definierad
vilospänning på överföringsledningen för fältbussnoden, måste
överföringsledningen förses med en bussavslutning i båda ändar.
På fältbussnoden är bussavslutningen integrerad i enheten och
kan definieras över kontak S8 (se Fig. 10).
Fig. 10: Kontakt S8 för bussavslutning
Inställningen för bussavslutningen sitter under PG-
förskruvningen B (se Fig. 10).
O
Ställ in bussavslutningen med kontakt S8 (se Tab. 19).
Vidareledande buss
Bussavslutning
till X72 (BUS OUT)
frånkopplad tillkopplad
tillkopplad frånkopplad
Vid leveransen står kontakten i OFF-läget, dv s.
bussavslutningen är frånkopplad.
7.2
De inställningar som skall göras för hela systemet inom ramen
för bussmasterkonfigurationen är överordnade de redan
beskrivna inställningarna på fältbussnoden.
Inställning av bussavslutning
X71
A
X72
B
X10
Tillämpning
När fältbussnoden är ansluten till
ytterligare en modul och inte utgör slutet
på överföringsledningen.
När fältbussnoden är placerad på slutet av
överföringsledningen.

Konfigurera bussystem

ON OF F
S8
U
Q1
U
Q2
S4 S5 S6
