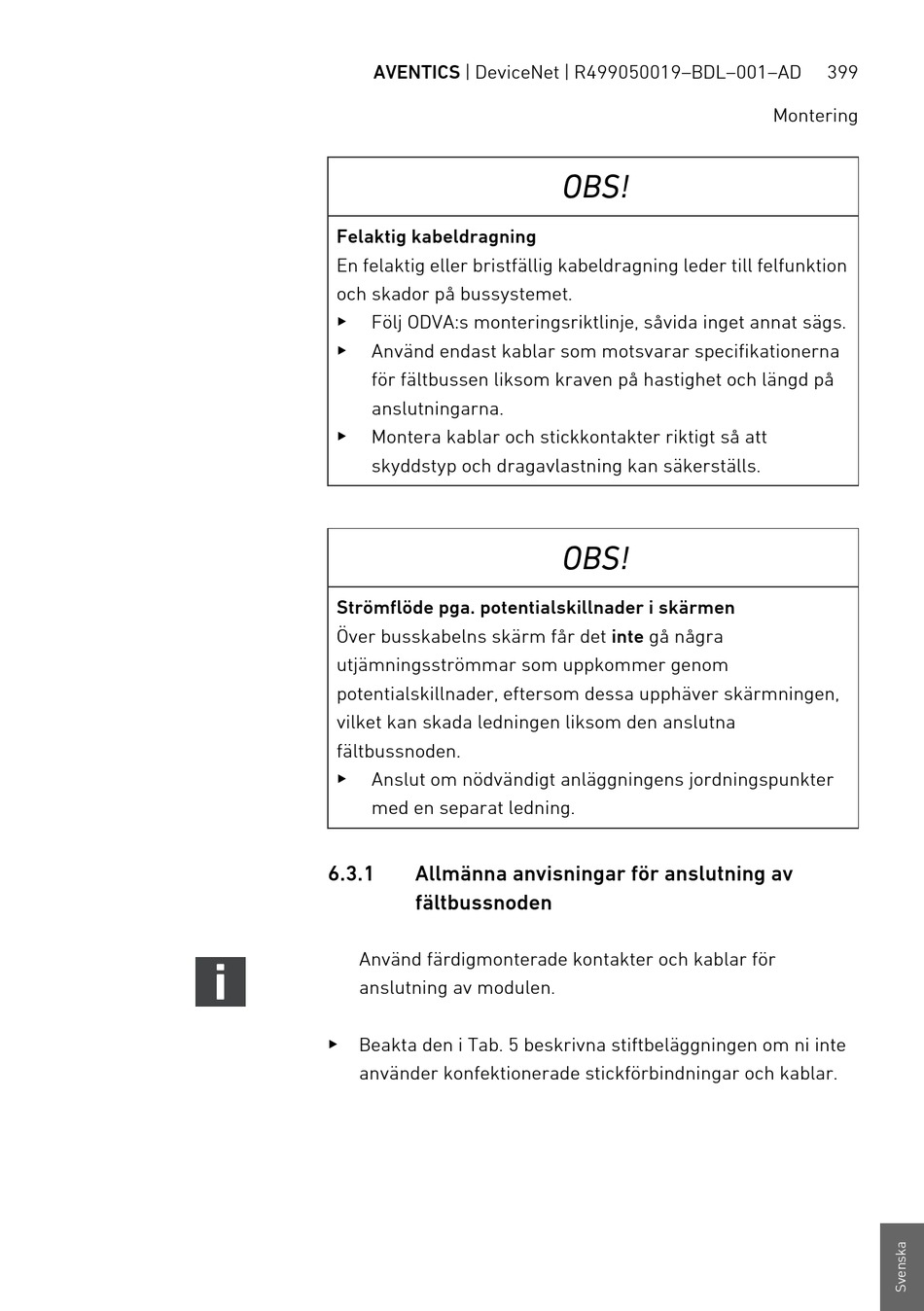

AVENTICS | DeviceNet | R499050019–BDL–001–AD
Felaktig kabeldragning
En felaktig eller bristfällig kabeldragning leder till felfunktion
och skador på bussystemet.
O
Följ ODVA:s monteringsriktlinje, såvida inget annat sägs.
O
Använd endast kablar som motsvarar specifikationerna
för fältbussen liksom kraven på hastighet och längd på
anslutningarna.
O
Montera kablar och stickkontakter riktigt så att
skyddstyp och dragavlastning kan säkerställs.
Strömflöde pga. potentialskillnader i skärmen
Över busskabelns skärm får det inte gå några
utjämningsströmmar som uppkommer genom
potentialskillnader, eftersom dessa upphäver skärmningen,
vilket kan skada ledningen liksom den anslutna
fältbussnoden.
O
Anslut om nödvändigt anläggningens jordningspunkter
med en separat ledning.
6.3.1 Allmänna anvisningar för anslutning av
fältbussnoden
Använd färdigmonterade kontakter och kablar för
anslutning av modulen.
O
Beakta den i Tab. 5 beskrivna stiftbeläggningen om ni inte
använder konfektionerade stickförbindningar och kablar.
OBS!
OBS!
399
Montering
