AVENTICS | DeviceNet | R499050019–BDL–001–AD
7

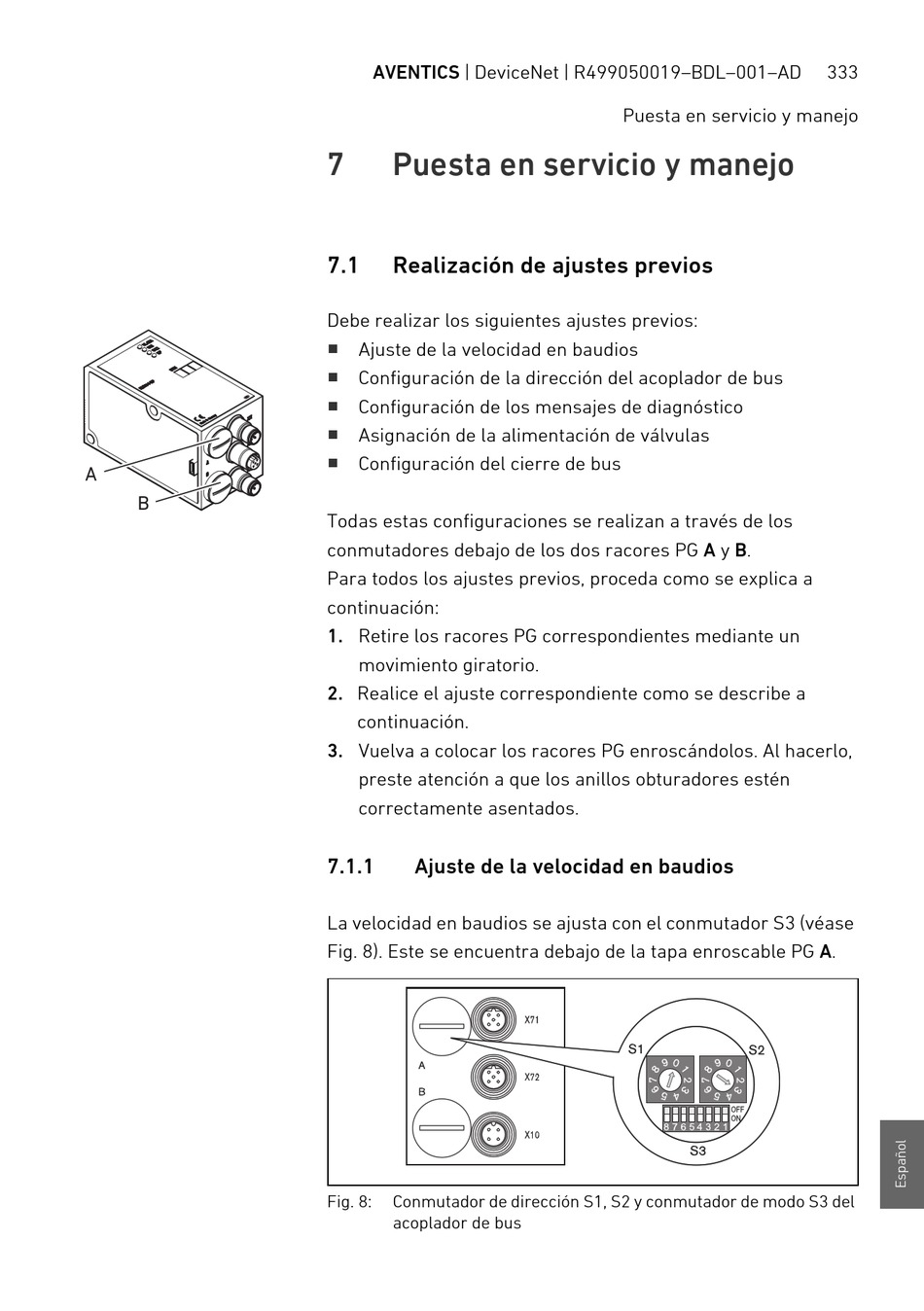

Puesta en servicio y manejo

7.1 Realización de ajustes previos
Debe realizar los siguientes ajustes previos:
W

Ajuste de la velocidad en baudios

W
Configuración de la dirección del acoplador de bus
W
Configuración de los mensajes de diagnóstico
W
Asignación de la alimentación de válvulas
W
Configuración del cierre de bus
Todas estas configuraciones se realizan a través de los
conmutadores debajo de los dos racores PG A y B.
Para todos los ajustes previos, proceda como se explica a
continuación:
1. Retire los racores PG correspondientes mediante un
movimiento giratorio.
2. Realice el ajuste correspondiente como se describe a
continuación.
3. Vuelva a colocar los racores PG enroscándolos. Al hacerlo,
preste atención a que los anillos obturadores estén
correctamente asentados.
7.1.1 Ajuste de la velocidad en baudios
La velocidad en baudios se ajusta con el conmutador S3 (véase
Fig. 8). Este se encuentra debajo de la tapa enroscable PG A.
Fig. 8: Conmutador de dirección S1, S2 y conmutador de modo S3 del
acoplador de bus
Puesta en servicio y manejo
333
