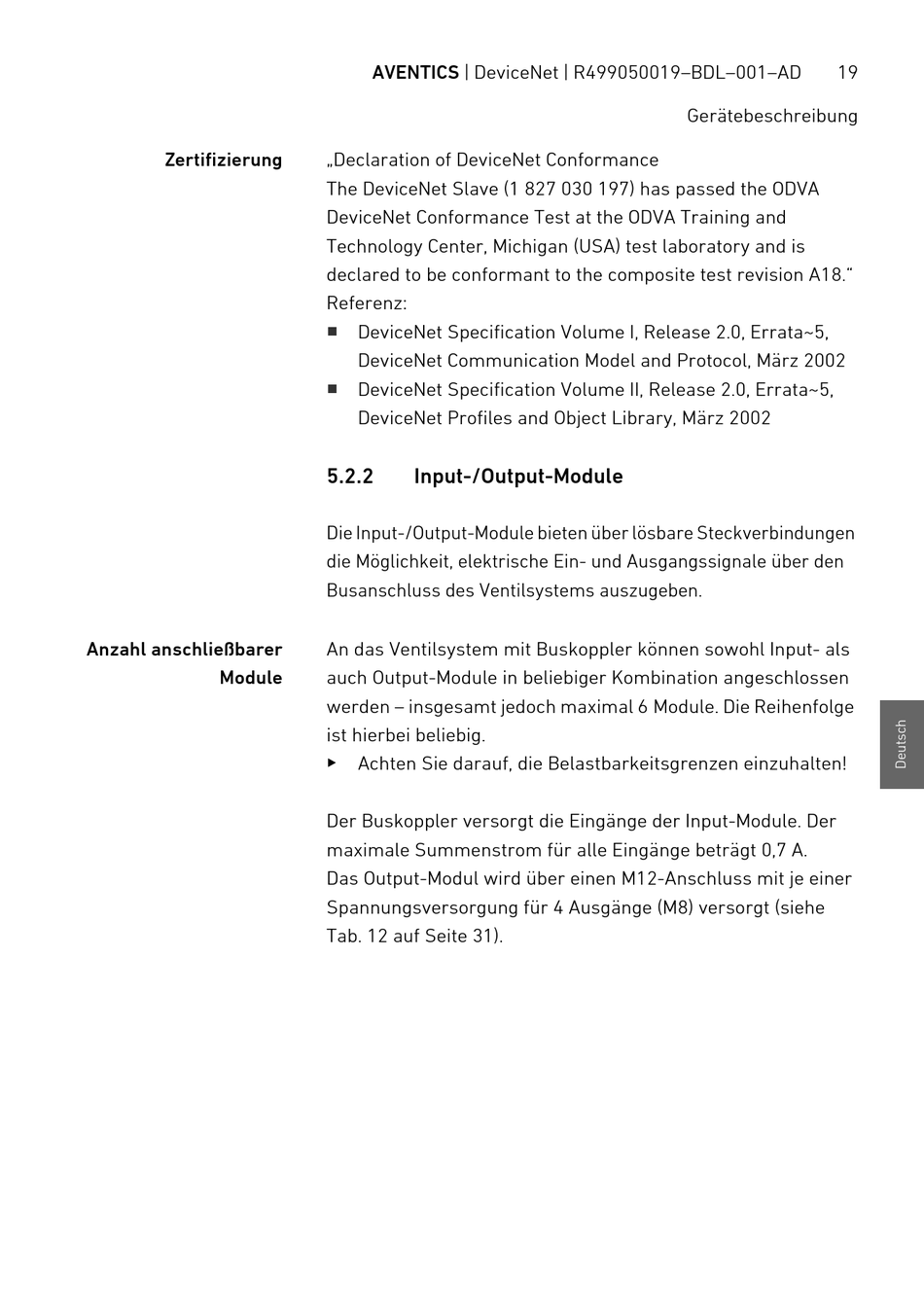

Zertifizierung
Anzahl anschließbarer
Module
AVENTICS | DeviceNet | R499050019–BDL–001–AD
„Declaration of DeviceNet Conformance
The DeviceNet Slave (1 827 030 197) has passed the ODVA
DeviceNet Conformance Test at the ODVA Training and
Technology Center, Michigan (USA) test laboratory and is
declared to be conformant to the composite test revision A18."
Referenz:
W
DeviceNet Specification Volume I, Release 2.0, Errata~5,
DeviceNet Communication Model and Protocol, März 2002
W
DeviceNet Specification Volume II, Release 2.0, Errata~5,
DeviceNet Profiles and Object Library, März 2002
5.2.2

Input-/Output-Module

Die Input-/Output-Module bieten über lösbare Steckverbindungen
die Möglichkeit, elektrische Ein- und Ausgangssignale über den
Busanschluss des Ventilsystems auszugeben.
An das Ventilsystem mit Buskoppler können sowohl Input- als
auch Output-Module in beliebiger Kombination angeschlossen
werden – insgesamt jedoch maximal 6 Module. Die Reihenfolge
ist hierbei beliebig.
O
Achten Sie darauf, die Belastbarkeitsgrenzen einzuhalten!
Der Buskoppler versorgt die Eingänge der Input-Module. Der
maximale Summenstrom für alle Eingänge beträgt 0,7 A.
Das Output-Modul wird über einen M12-Anschluss mit je einer
Spannungsversorgung für 4 Ausgänge (M8) versorgt (siehe
Tab. 12 auf Seite 31).
19
Gerätebeschreibung
