Demontering och byte
1
2

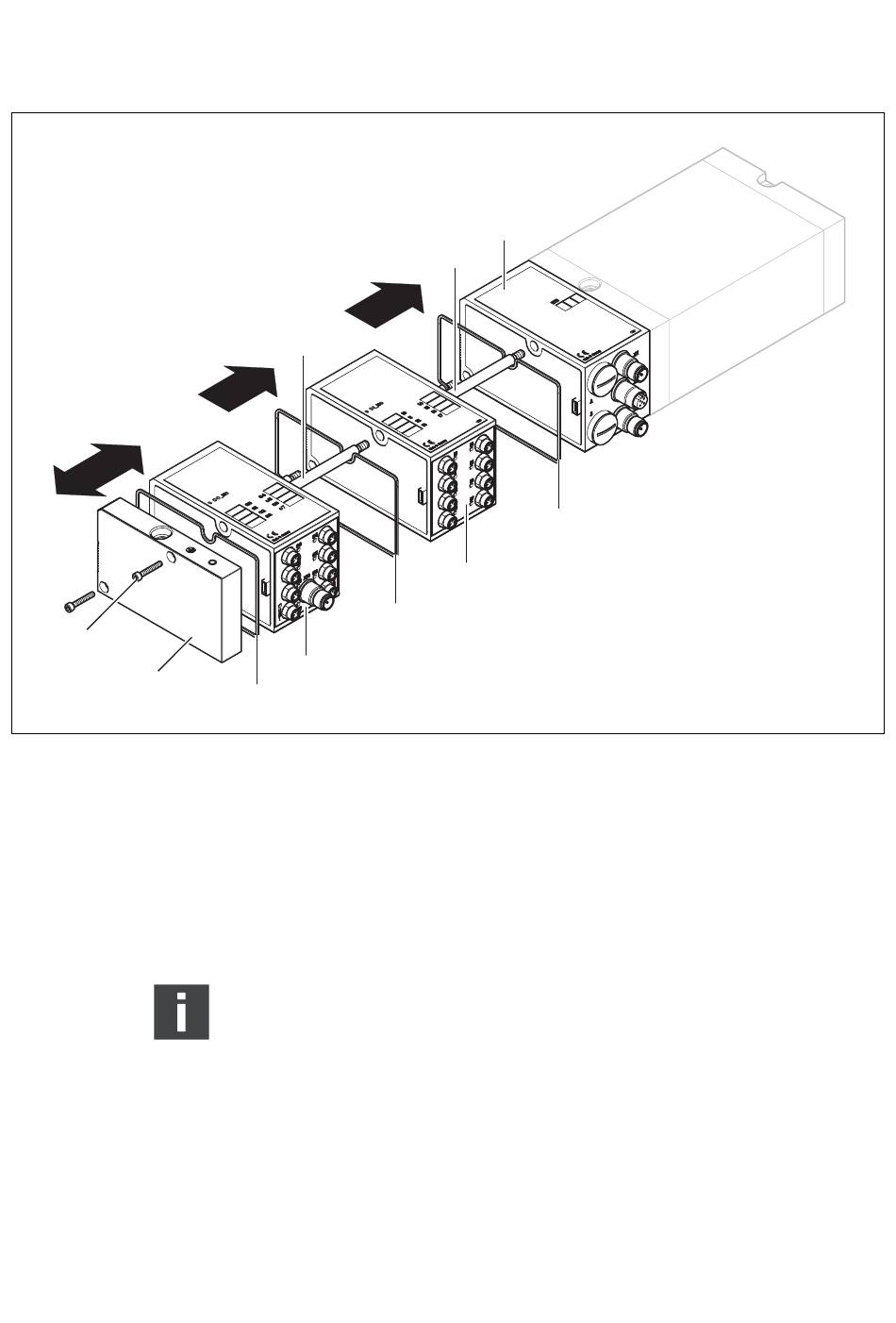

Fig. 14: Montera på input-/output-moduler, exempel med VS HF03 LG (A) och VS HF04 (B)
1 Insexskruvar
2 E-ändplatta
3 Tätning
4 Outputmodul
6
3
4
3
Sammanlagt får det vara max 6 moduler (input- eller
outputmoduler) monterade på ett ventilsystem. Observera
den tillåtna strömbelastningen!
Se Fig. 14 på sidan 426.
1. Lossa E-ändplattan (2) från fältbussnoden (7) eller från den
sista inputmodulen (5)/outputmodulen (4) på ventilsystemet
(2 insexskruvar DIN 912 – M4 (1), nyckelvidd 3) och dra av
dem från dragstängerna (6).
7
6
3
5
5 Inputmodul
6 Dragstång
7 Fältbussnod
