AVENTICS | DeviceNet | R499050019–BDL–001–AD

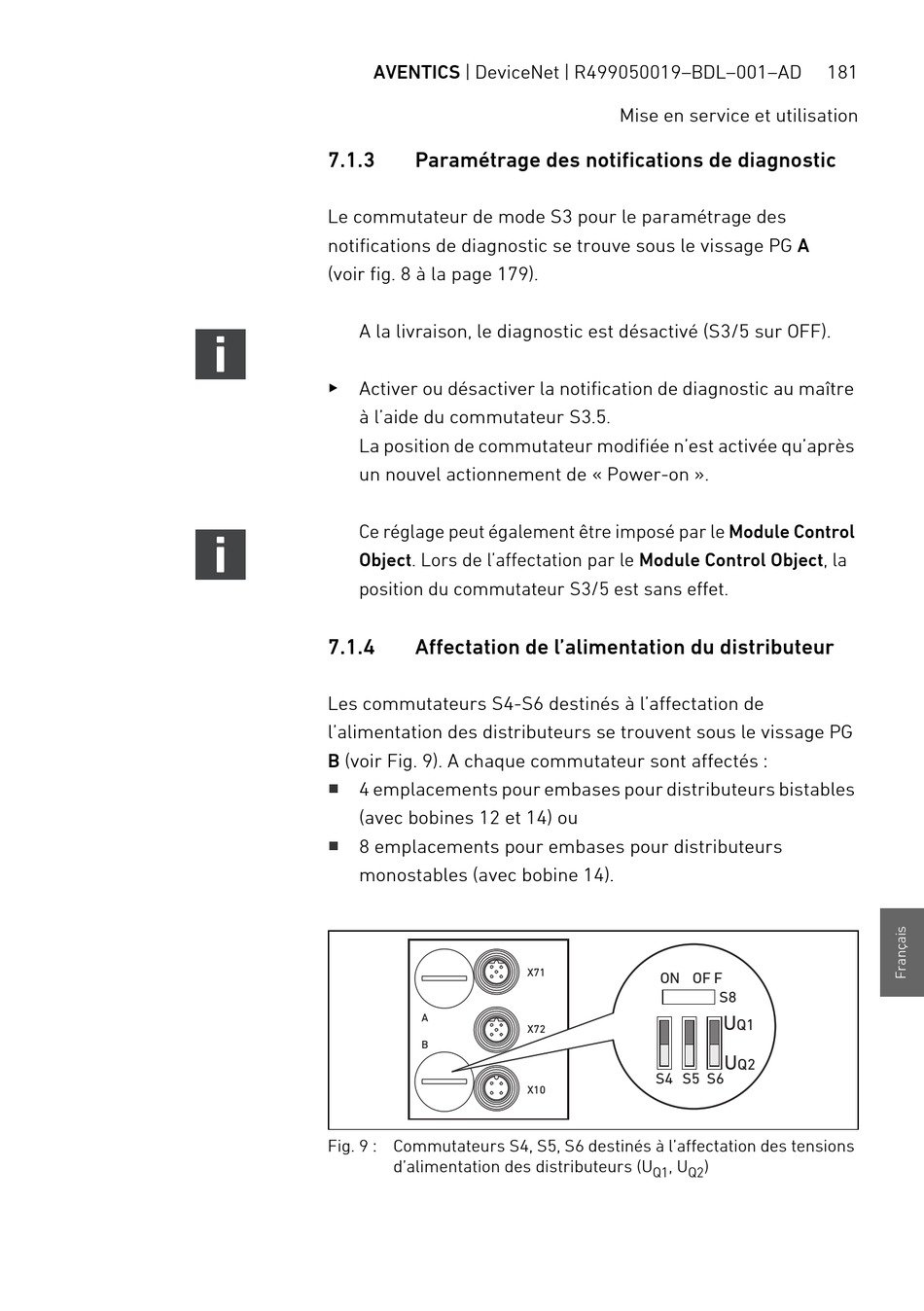

7.1.3 Paramétrage des notifications de diagnostic
Le commutateur de mode S3 pour le paramétrage des
notifications de diagnostic se trouve sous le vissage PG A
(voir fig. 8 à la page 179).
A la livraison, le diagnostic est désactivé (S3/5 sur OFF).
O
Activer ou désactiver la notification de diagnostic au maître
à l'aide du commutateur S3.5.
La position de commutateur modifiée n'est activée qu'après
un nouvel actionnement de « Power-on ».
Ce réglage peut également être imposé par le Module Control
Object. Lors de l'affectation par le Module Control Object, la
position du commutateur S3/5 est sans effet.
7.1.4

Affectation de l'alimentation du distributeur

Les commutateurs S4-S6 destinés à l'affectation de
l'alimentation des distributeurs se trouvent sous le vissage PG
B (voir Fig. 9). A chaque commutateur sont affectés :
W
4 emplacements pour embases pour distributeurs bistables
(avec bobines 12 et 14) ou
W
8 emplacements pour embases pour distributeurs
monostables (avec bobine 14).
A
B
Fig. 9 : Commutateurs S4, S5, S6 destinés à l'affectation des tensions
d'alimentation des distributeurs (U
Mise en service et utilisation
X71
ON OF F
X72
S4 S5 S6
X10
, U
Q1 Q2
181
S8
U
Q1
U
Q2
)
