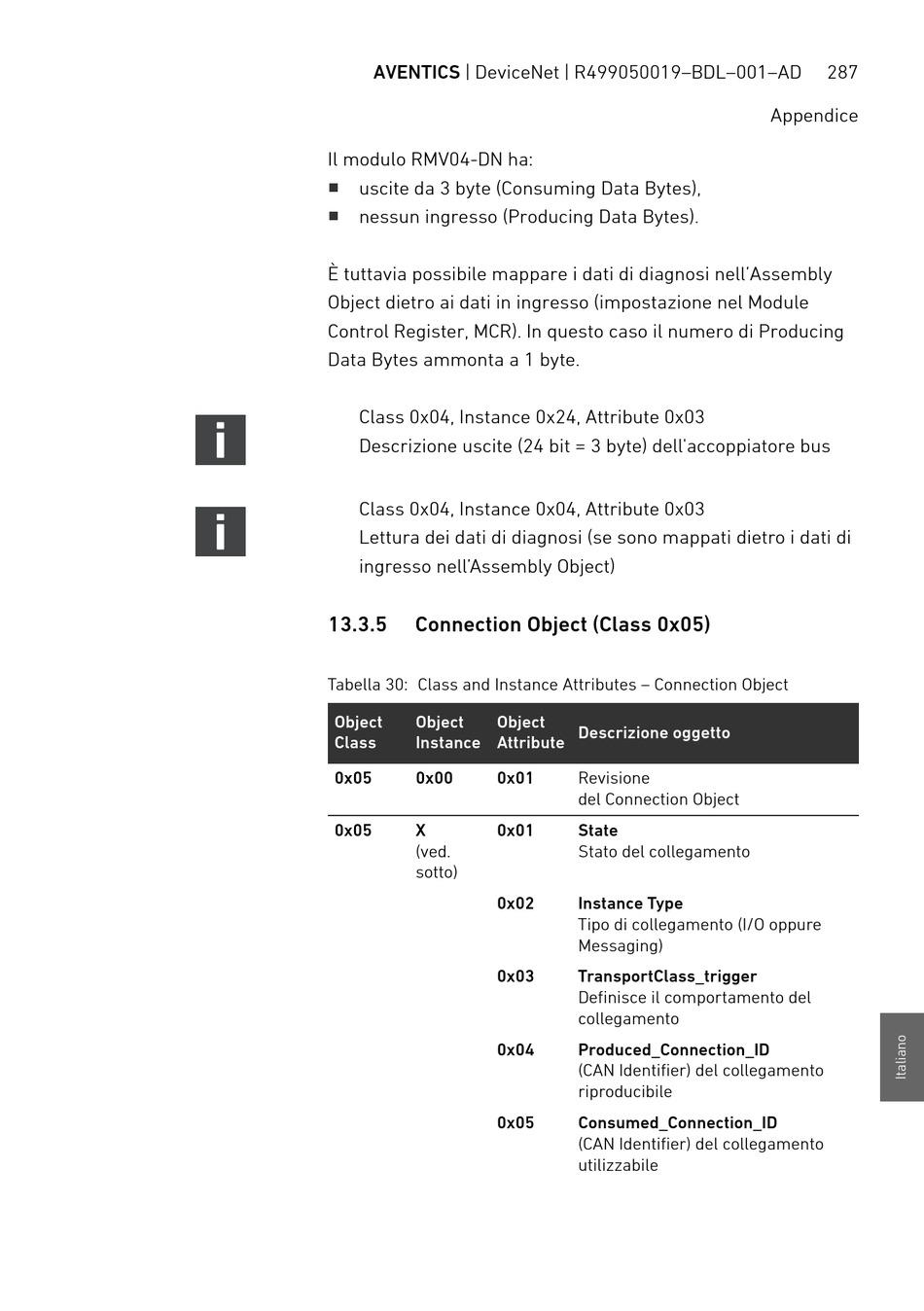

Il modulo RMV04-DN ha:
W
uscite da 3 byte (Consuming Data Bytes),
W
nessun ingresso (Producing Data Bytes).
È tuttavia possibile mappare i dati di diagnosi nell'Assembly
Object dietro ai dati in ingresso (impostazione nel Module
Control Register, MCR). In questo caso il numero di Producing
Data Bytes ammonta a 1 byte.
Class 0x04, Instance 0x24, Attribute 0x03
Descrizione uscite (24 bit = 3 byte) dell'accoppiatore bus
Class 0x04, Instance 0x04, Attribute 0x03
Lettura dei dati di diagnosi (se sono mappati dietro i dati di
ingresso nell'Assembly Object)
13.3.5

Connection Object (Class 0x05)

Tabella 30: Class and Instance Attributes – Connection Object
Object Object Object
Class Instance Attribute
0x05 0x00 0x01
0x05 X 0x01
(ved.
sotto)
0x02
0x03
0x04
0x05
Descrizione oggetto
Revisione
del Connection Object
State
Stato del collegamento
Instance Type
Tipo di collegamento (I/O oppure
Messaging)
TransportClass_trigger
Definisce il comportamento del
collegamento
Produced_Connection_ID
(CAN Identifier) del collegamento
riproducibile
Consumed_Connection_ID
(CAN Identifier) del collegamento
utilizzabile
