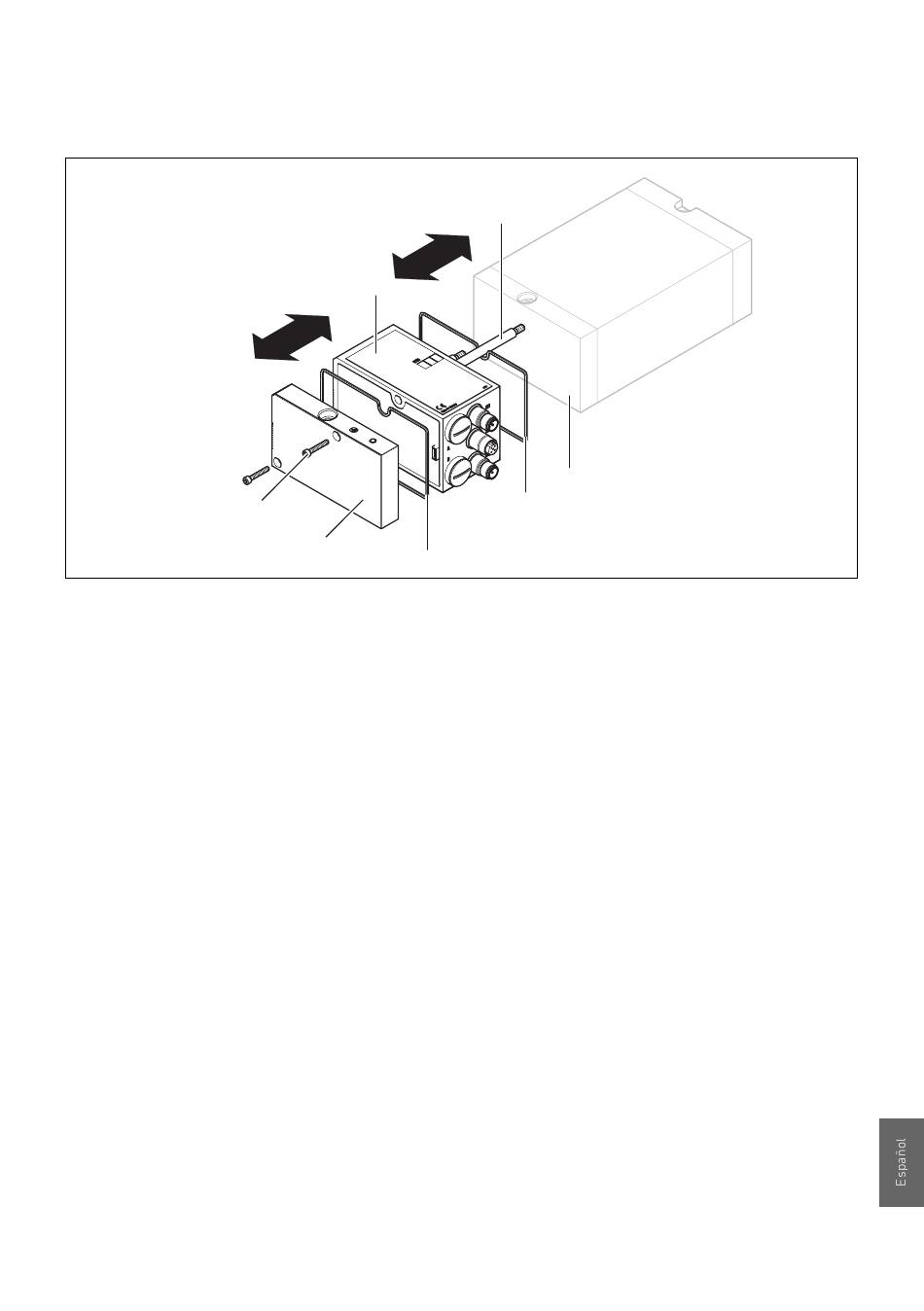

Fig. 13: Sustitución del acoplador de bus, ejemplo
1 Tornillos de hexágono interior
2 Placa final E
3 Junta
AVENTICS | DeviceNet | R499050019–BDL–001–AD
4
1
2
3
Tenga en cuenta Fig. 13 en la pág. 351.
1. Separe las conexiones eléctricas del acoplador de bus (4).
2. Afloje la placa final E (2) y, en caso de haberlos, todos los
módulos de entrada/salida a la izquierda del acoplador de
bus (2 tornillos de hexágono interior DIN 912 – M4 (1), ancho
de llave 3) y retírelos de los tirantes (5).
3. Retire el acoplador de bus (4) de los tirantes (5).
4. Deslice el acoplador de bus (4) por los tirantes (5).
5. Asegúrese de que
– los tirantes (5) están atornillados hasta el tope y
– las juntas (3) están encajadas correctamente.
6. En caso de haberlos, desplace los módulos de entrada/
salida en el orden original y, a continuación, la placa final E
(2) a la izquierda de nuevo hacia los tirantes (5) y atorníllelos
(2 tornillos de hexágono interior DIN 912 – M4 (1), ancho de
llave 3, par de apriete: de 2,5 a 3,0 Nm).
5
6
3
4 Acoplador de bus
5 Tirantes
6 Placa final EP VS HF03 LG o HF04
Desmontaje y sustitución
