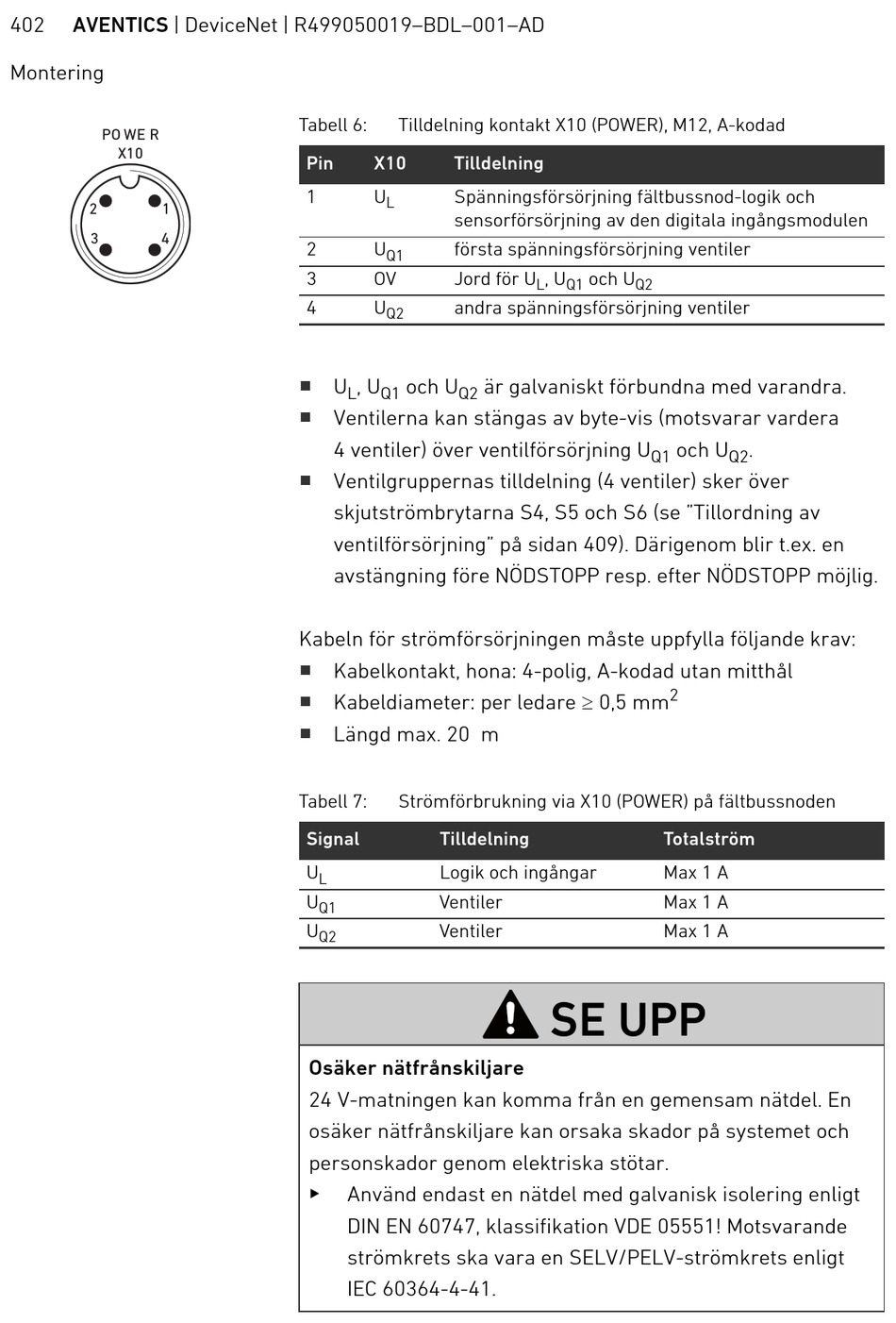

402 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Montering
PO WE R
X10
2 1
3 4
Tabell 6: Tilldelning kontakt X10 (POWER), M12, A-kodad
Pin X10 Tilldelning
1 U Spänningsförsörjning fältbussnod-logik och
L
sensorförsörjning av den digitala ingångsmodulen
2 U första spänningsförsörjning ventiler
Q1
3 OV Jord för U
4 U andra spänningsförsörjning ventiler
Q2
W
U , U och U
L Q1 Q2
W
Ventilerna kan stängas av byte-vis (motsvarar vardera
4 ventiler) över ventilförsörjning U
W
Ventilgruppernas tilldelning (4 ventiler) sker över
skjutströmbrytarna S4, S5 och S6 (se "Tillordning av
ventilförsörjning" på sidan 409). Därigenom blir t.ex. en
avstängning före NÖDSTOPP resp. efter NÖDSTOPP möjlig.
Kabeln för strömförsörjningen måste uppfylla följande krav:
W
Kabelkontakt, hona: 4-polig, A-kodad utan mitthål
Kabeldiameter: per ledare  0,5 mm
W
W
Längd max. 20 m
Tabell 7: Strömförbrukning via X10 (POWER) på fältbussnoden
Signal Tilldelning
U Logik och ingångar
L
U Ventiler
Q1
U Ventiler
Q2
Osäker nätfrånskiljare
24 V-matningen kan komma från en gemensam nätdel. En
osäker nätfrånskiljare kan orsaka skador på systemet och
personskador genom elektriska stötar.
O
Använd endast en nätdel med galvanisk isolering enligt
DIN EN 60747, klassifikation VDE 05551! Motsvarande
strömkrets ska vara en SELV/PELV-strömkrets enligt
IEC 60364-4-41.
, U och U
L Q1 Q2
är galvaniskt förbundna med varandra.
Q1
SE UPP
och U .
Q2
2
Totalström
Max 1 A
Max 1 A
Max 1 A
