270 AVENTICS | DeviceNet | R499050019–BDL–001–AD
Messa in funzione e comando
Tabella 20: Significato dei LED di diagnosi sull'accoppiatore bus
LED Segnale
RUN lampeggia in
2)
verde
MNS rosso
RUN lampeggia in
2)
verde
lampeggia in
MNS
rosso2)
1)
Frequenza lampeg.: 1: 0,8 s acceso / 0,2 s spento
2)
Frequenza lampeg. 2: 0,125 s acceso / 0,125 s spento
Descrizione
MAC-ID già assegnata
(Errore Duplicate MAD-ID)
Arresto di sistema a causa di un errore di esclusione nell'hardware/
firmware (caso di assistenza).
7.5.2

Controllo dei sensori del modulo Input

Il modulo Input dispone a scopo di controllo di un LED per ogni
ingresso, che lampeggia se il livello del segnale è "high" (alto).
Si illumina se il livello del segnale è alto.
O
Prima della messa in funzione controllare il funzionamento e
l'efficacia dei sensori servendosi dei LED.

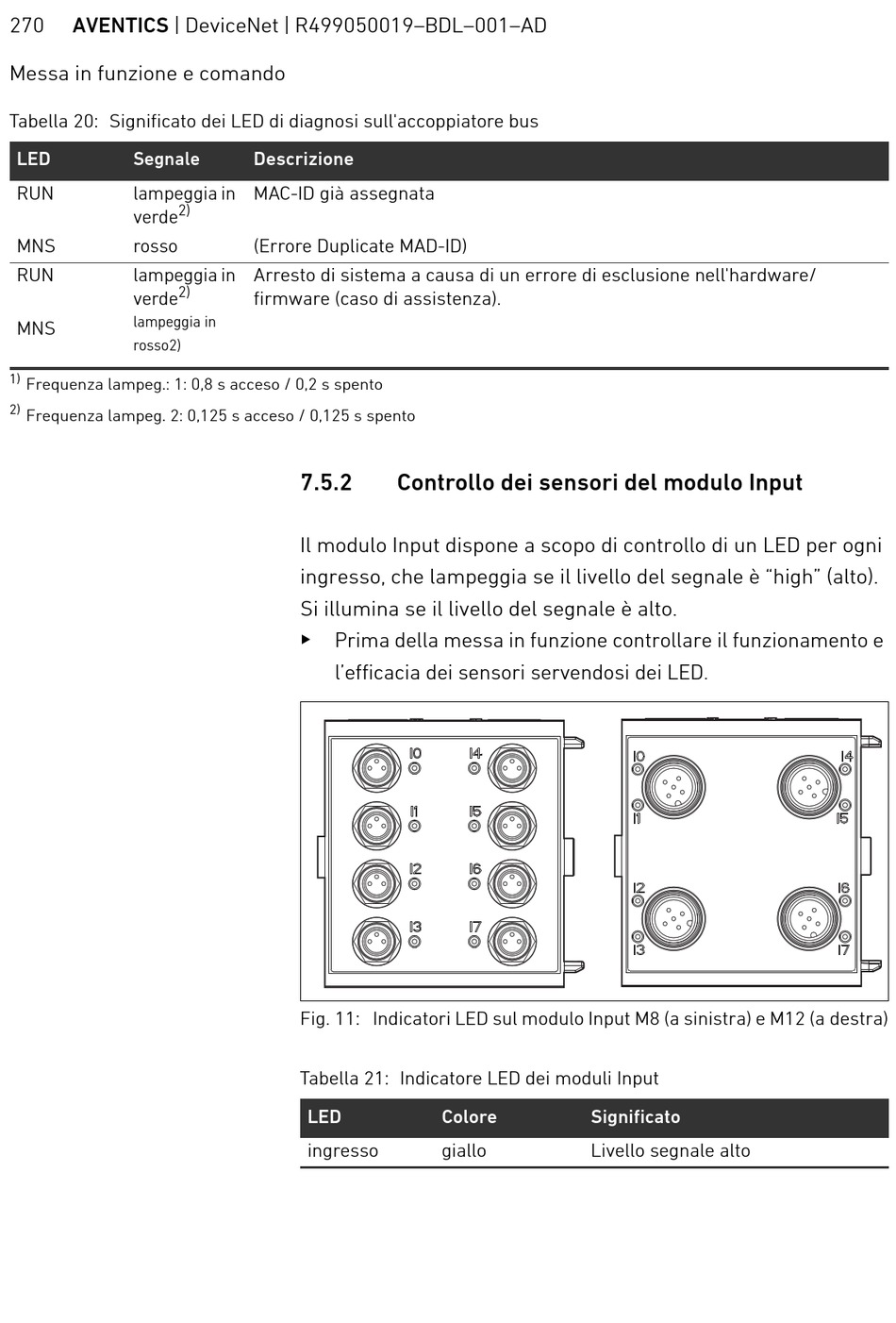

Fig. 11: Indicatori LED sul modulo Input M8 (a sinistra) e M12 (a destra)
Tabella 21: Indicatore LED dei moduli Input
LED
ingresso
Colore Significato
giallo Livello segnale alto
