Allmän Översikt Över Ventilsystem Och Modul - Aventics CMS, B-Design Betriebsanleitung

2
1
7

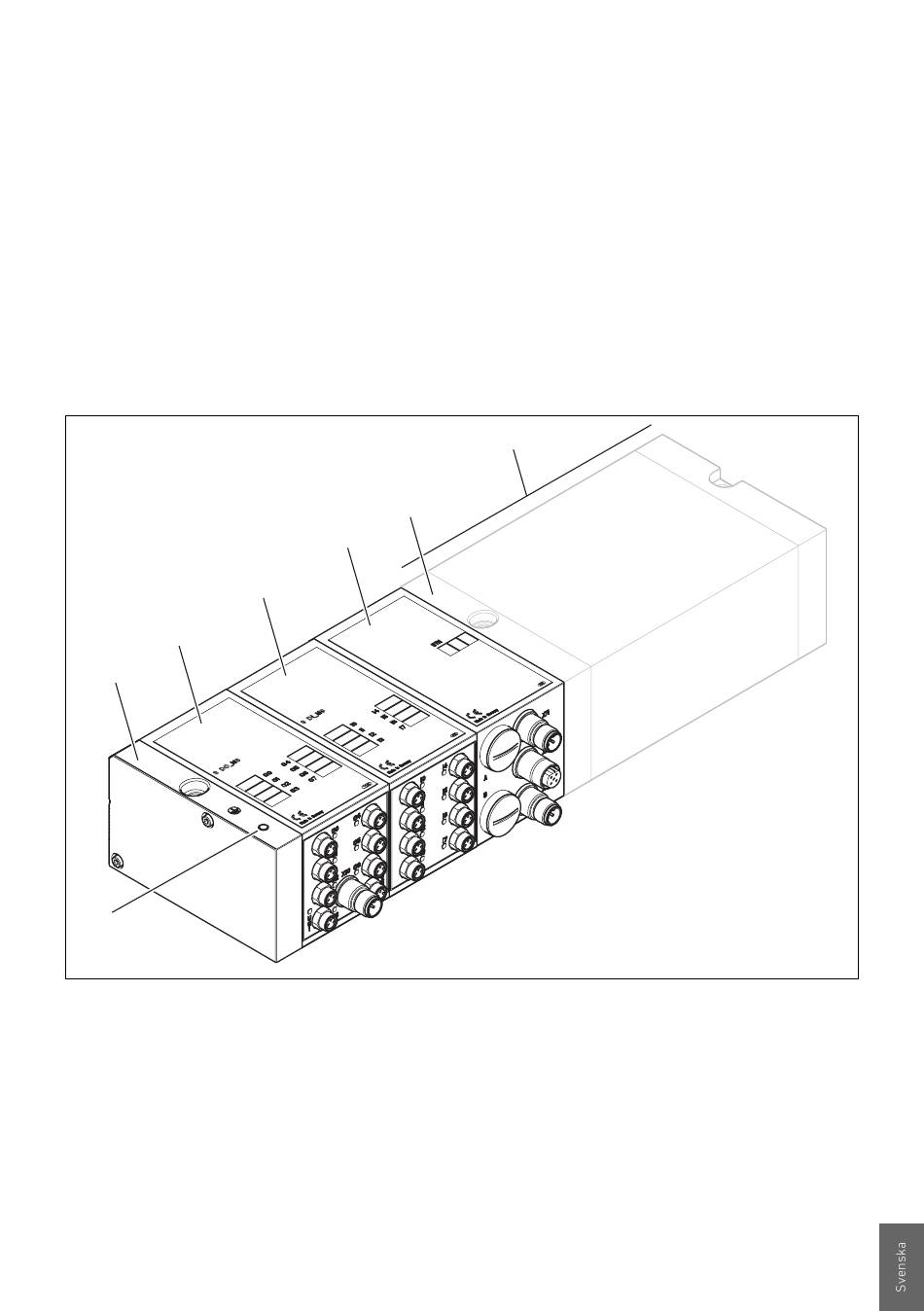

Fig. 1: Apparatöversikt exempelkonfiguration fältbussnod med I/O-moduler och monterat VS
1 E-ändplatta
1)
2 Outputmodul
1)
3 Input-modul
4 Fältbussnod, Typ B-Design
1)
Sammanlagt kan max 6 moduler (input- och/eller outputmoduler) anslutas i valfria kombinationer
(t. ex. 3 input- och 3 outputmoduler).
2)
Med egna bruksanvisningar
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Följande systemöversikt ger en överblick över hela
ventilsystemet och dess komponenter. Själva ventilsystemet
beskrivs i en egen bruksanvisning.
5.1 Allmän översikt över ventilsystem och modul
Beroende på beställd konfiguration består ventilsystemet av de
komponenter som beskrivs i Fig. 1:
5
4
3
6
5 EP-ändplatta för HF03 LG eller HF04
2)
6 Ventilramp
7 FE-anslutning till E-ändplatta
391
Beskrivning av enheten
