Módulo de entrada
I0...I7
4
3 1
AVENTICS | DeviceNet | R499050019–BDL–001–AD
Prepare los servicios según Tab. 7, en la pág. 328.
La secciones transversales del cable se deben escoger conforme
a la longitud del cable y las corrientes que se apliquen.

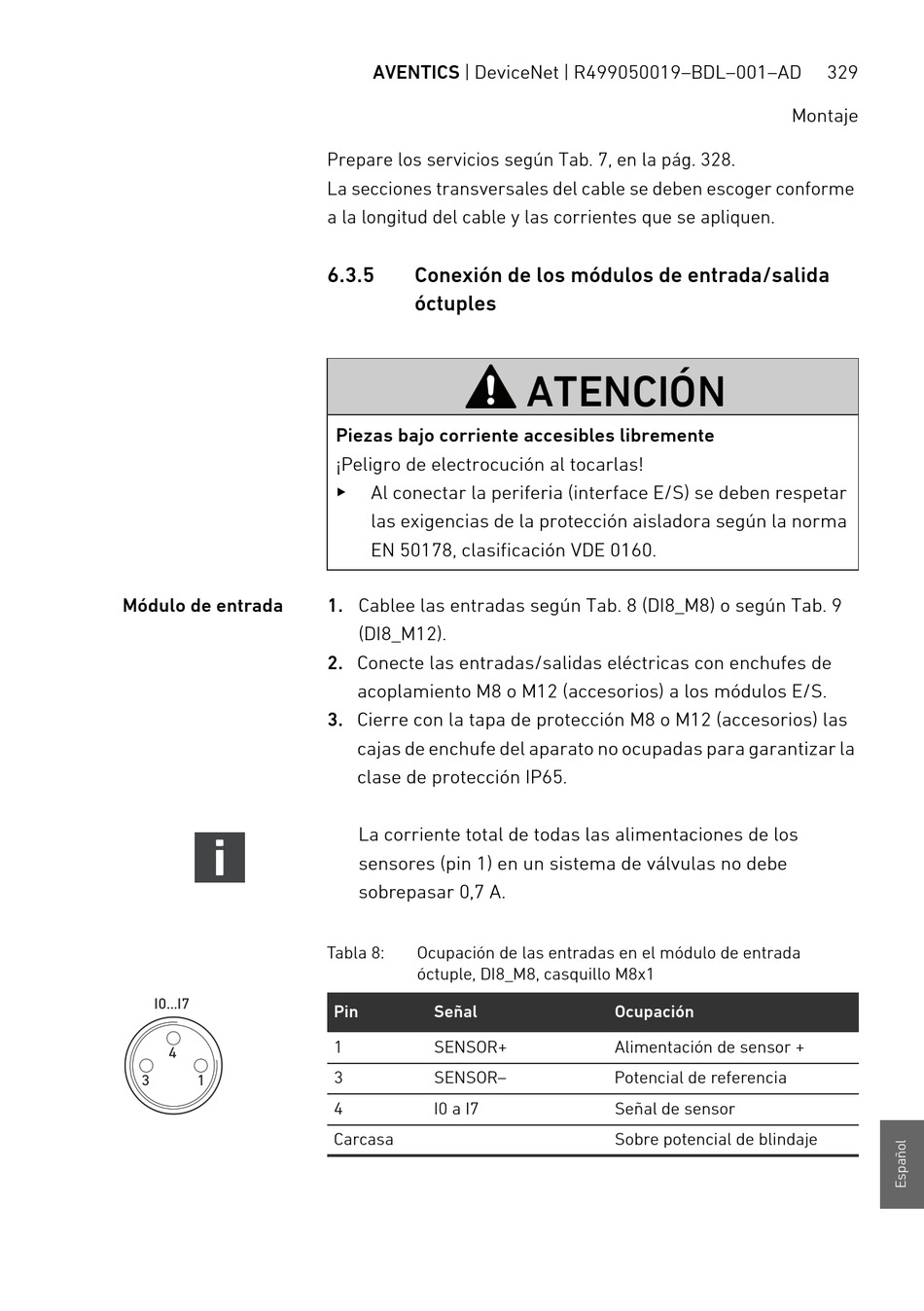

6.3.5 Conexión de los módulos de entrada/salida
óctuples
Piezas bajo corriente accesibles libremente
¡Peligro de electrocución al tocarlas!
O
Al conectar la periferia (interface E/S) se deben respetar
las exigencias de la protección aisladora según la norma
EN 50178, clasificación VDE 0160.
1. Cablee las entradas según Tab. 8 (DI8_M8) o según Tab. 9
(DI8_M12).
2. Conecte las entradas/salidas eléctricas con enchufes de
acoplamiento M8 o M12 (accesorios) a los módulos E/S.
3. Cierre con la tapa de protección M8 o M12 (accesorios) las
cajas de enchufe del aparato no ocupadas para garantizar la
clase de protección IP65.
La corriente total de todas las alimentaciones de los
sensores (pin 1) en un sistema de válvulas no debe
sobrepasar 0,7 A.
Tabla 8: Ocupación de las entradas en el módulo de entrada
óctuple, DI8_M8, casquillo M8x1
Pin Señal
1 SENSOR+
3 SENSOR–
4 I0 a I7
Carcasa
ATENCIÓN
Ocupación
Alimentación de sensor +
Potencial de referencia
Señal de sensor
Sobre potencial de blindaje
329
Montaje
