Diagnostic Data Length
Diagnostikstatus
Configuration Length,
Configuration Data
Diagnostic Data Class
0x65 Inst. 0x02 Attr. 0x66
AVENTICS | DeviceNet | R499050019–BDL–001–AD

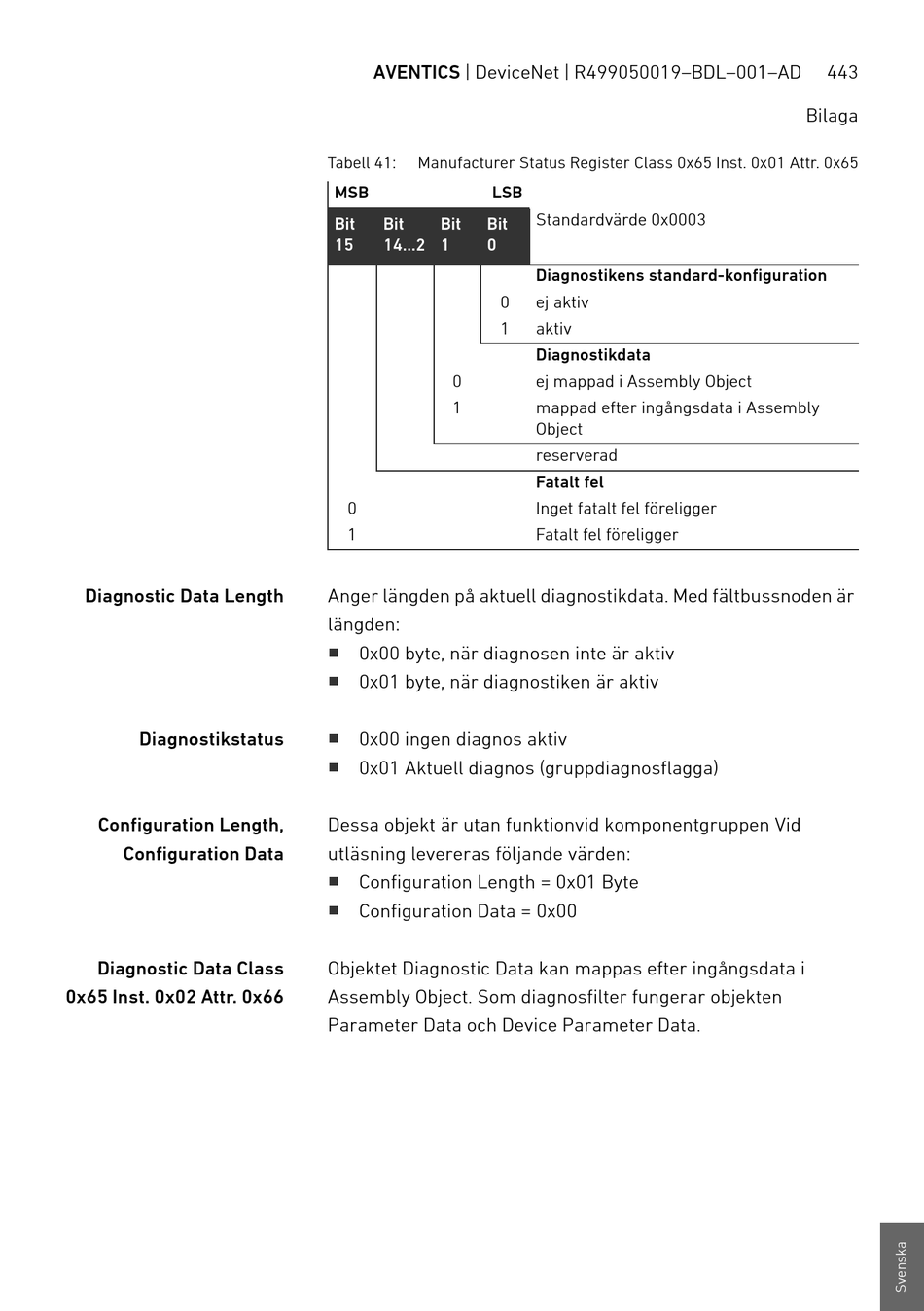

Tabell 41: Manufacturer Status Register Class 0x65 Inst. 0x01 Attr. 0x65
MSB LSB
Bit Bit Bit Bit
15 14...2 1 0
0
1
0
1
0
1
Anger längden på aktuell diagnostikdata. Med fältbussnoden är
längden:
W
0x00 byte, när diagnosen inte är aktiv
W
0x01 byte, när diagnostiken är aktiv
W
0x00 ingen diagnos aktiv
W
0x01 Aktuell diagnos (gruppdiagnosflagga)
Dessa objekt är utan funktionvid komponentgruppen Vid
utläsning levereras följande värden:
W
Configuration Length = 0x01 Byte
W
Configuration Data = 0x00
Objektet Diagnostic Data kan mappas efter ingångsdata i
Assembly Object. Som diagnosfilter fungerar objekten
Parameter Data och Device Parameter Data.
Standardvärde 0x0003
Diagnostikens standard-konfiguration
ej aktiv
aktiv
Diagnostikdata
ej mappad i Assembly Object
mappad efter ingångsdata i Assembly
Object
reserverad
Fatalt fel
Inget fatalt fel föreligger
Fatalt fel föreligger
